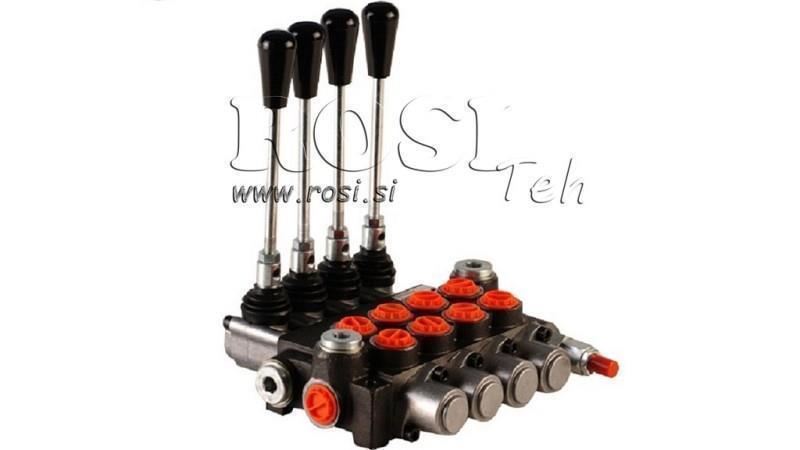

MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 4xZ50
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai maiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 7 kg |
| Vārsta tips: | Z50 monobloks |
| Nominālā plūsma: | 50 L/min |
| Sekciju skaits: | 4 |
| Korpusa materiāls: | Čuguns |
| Slīdņa materiāls: | Oglekļa tērauds (diametrs 16 mm) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēlā |
| Maks. spiediens (T pieslēgvieta): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (P pieslēgvieta): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (A un B pieslēgvietas): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts drošības vārsts: | 180 bar |
| Drošības vārsta regulēšanas diapazons: | Atkarībā no atsperes: 50–120 / 120–250 / 220–315 bar |
| Iekšējā noplūde: | 7 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | no -40°C līdz +60°C |
| Eļļas darba temperatūra: | no -20°C līdz +80°C ar NBR blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z50 hidrauliskie monobloka virziena vadības sadalītāji ir paredzēti uzticamai un precīzai manuālai hidrauliskās eļļas plūsmas vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 7 sekcijām, ļaujot vadīt no vienas līdz septiņām neatkarīgām hidrauliskajām funkcijām atbilstoši hidrauliskās sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas ar G 3/8" vītnēm hidrauliskā cilindra, hidromotora vai cita divpusējas darbības hidrauliskā izpildmehānisma pievienošanai. Galvenajai spiediena pieslēgvietai P un atplūdes pieslēgvietai T ir G 1/2" vītnes.
Vārsts tiek mehāniski vadīts ar vadības svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novadīta uz vienu vai otru darba pieslēgvietu, vadot pievienotā izpildmehānisma kustības virzienu. Neitrālā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Galvenās Z50 vārstu priekšrocības:
- pieejami ar 1 līdz 7 sekcijām,
- kompakta monobloka konstrukcija,
- vienkārša un tieša manuālā vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie pieslēgumi,
- izturīga konstrukcija izmantošanai lauksaimniecības un darba tehnikā.
Z50 hidrauliskie monobloka vārsti ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskās un mobilās hidrauliskajās iekārtās. Izvēloties atbilstošu sekciju skaitu, vārstu var pielāgot konkrētai mašīnai vai pielietojumam nepieciešamo hidraulisko funkciju skaitam.

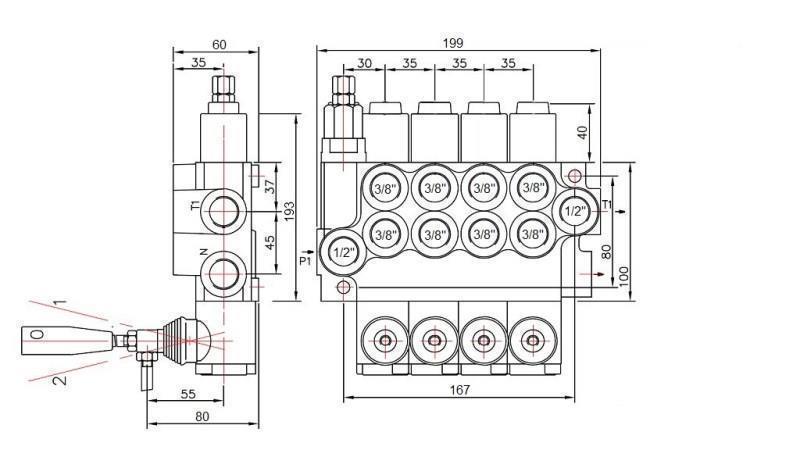

Izmēri

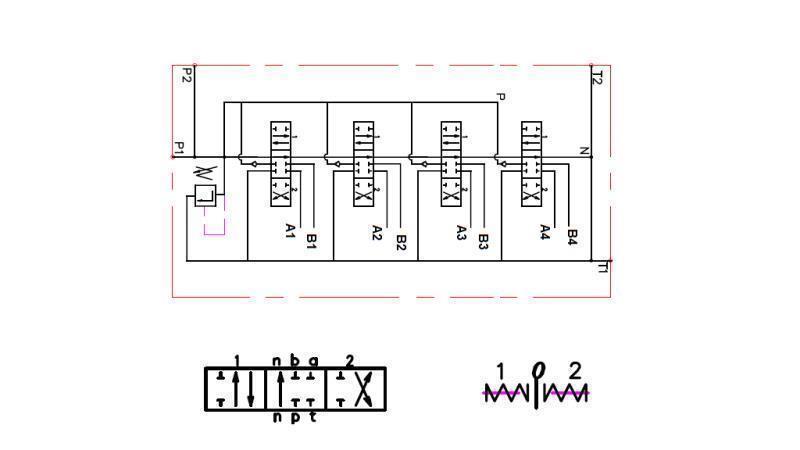

Hidrauliskā shēma
