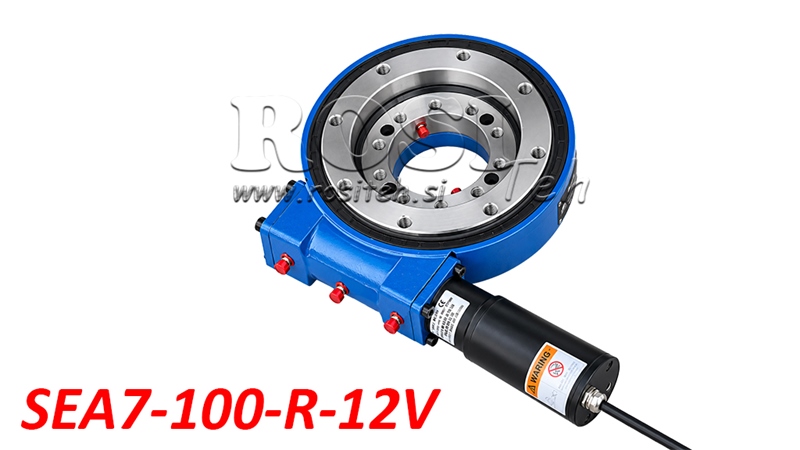

GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA SEA7-100-R AR ELEKTROMOTORU 12V - PĀRNESUMA ATTIECĪBA 71:1 - ECO

Apraksts

SEA7 sērijas gliemežpārvada pagrieziena piedziņas ar 12 V elektromotoru nodrošina kompaktu, izturīgu un ekonomisku risinājumu dažādu konstrukciju un iekārtu elektriski darbināmai rotācijai un precīzai pozicionēšanai. Tās apvieno gliemežpārvada reduktoru, pagrieziena gultni un elektromotoru vienā funkcionālā mezglā, kas spēj pārvadīt lielu griezes momentu un izturēt aksiālās, radiālās un sasvēršanas slodzes.

SEA7 sērija ir piemērota pielietojumiem, kuros nepieciešama lēna, vienmērīga un kontrolēta rotācija. Pateicoties integrētajam 12 V elektromotoram, piedziņa ir īpaši noderīga iekārtām un transportlīdzekļiem ar 12 voltu elektrosistēmu, jo tās darbībai nav nepieciešama papildu hidrauliskā sistēma.

Gliemežpārvada pagrieziena piedziņas darbības princips

Gliemežpārvada pagrieziena piedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā elektromotors caur gliemežvārpstu piedzen zobainu pagrieziena gredzenu. Šāda konstrukcija nodrošina lielu redukcijas attiecību, augstu griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju.

Integrētais 12 V elektromotors nodrošina elektrisku darbību bez hidrauliskā sūkņa, hidromotora vai hidraulisko šļūteņu nepieciešamības. Tas vienkāršo uzstādīšanu un ļauj izmantot piedziņu iekārtās, kurās nav pieejama hidrauliskā sistēma.

Piedziņa nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais pagrieziena gultnis uzņem aksiālos un radiālos spēkus, kā arī sasvēršanas momentus. Gliemežpārvada transmisija nodrošina arī augstu noturēšanas griezes momentu, kas veicina rotējošās konstrukcijas pozicionālo stabilitāti.

Galvenās priekšrocības

• Elektriskā piedziņa ar komplektā iekļautu 12 V elektromotoru.

• Darbība bez papildu hidrauliskās sistēmas nepieciešamības.

• Kompakta un izturīga konstrukcija ar integrētu pagrieziena gultni.

• Nepārtrauktas 360° rotācijas iespēja.

• Augsta redukcijas attiecība lēnai un precīzai rotācijai.

• Augsts izejas un noturēšanas griezes moments.

• Augsta slodzes nestspēja aksiālās un radiālās slodzēs.

• Spēja izturēt lielus sasvēršanas momentus.

• Vienkāršota uzstādīšana iekārtās ar 12 voltu elektrosistēmu.

• Plašs pielietojums lauksaimniecības, mežsaimniecības, būvniecības un rūpnieciskajā tehnikā.

Pielietojums

SEA7 sērijas gliemežpārvada pagrieziena piedziņas ar elektromotoriem ir piemērotas dažādiem pielietojumiem, kuros nepieciešama konstrukciju mezglu elektriski vadāma rotācija, pozicionēšana vai kustība.

• Lauksaimniecības tehnika – rotējoši agregāti, regulējamas konstrukcijas un lauksaimniecības aprīkojums.

• Mežsaimniecības tehnika – rotējoši mehānismi, mazāka materiālu apstrādes tehnika un palīgdarba mezgli.

• Būvniecības tehnika – rotējošas platformas, pozicionēšanas sistēmas un specializētas konstrukcijas.

• Rūpnieciskās iekārtas – rotācijas galdi, pozicionēšanas ierīces un materiālu pārvietošanas sistēmas.

• Transporta un speciālie transportlīdzekļi – elektriski darbināmi rotējoši mehānismi un uz transportlīdzekļiem uzstādāms aprīkojums.

• Saules izsekošanas sistēmas – rotējoši balsti un sistēmas saules paneļu pozīcijas regulēšanai.

Konstrukcija un veiktspēja

SEA7 gliemežpārvada pagrieziena piedziņai ir izturīga konstrukcija, kas kompaktā korpusā apvieno zobratu transmisiju un pagrieziena gultni. Tās konstrukcija ļauj izturēt dažādu veidu slodzes, padarot to piemērotu integrēšanai daudzās mehāniskās sistēmās.

Piedziņai ir redukcijas attiecība 71:1, maksimālais izejas rotācijas ātrums 1,4 rpm un nominālais izejas griezes moments 210 Nm. Statiskā aksiālā slodzes nestspēja ir 133 kN, statiskā radiālā slodzes nestspēja ir 53 kN, un maksimālais sasvēršanas moments ir 13,5 kNm.

Noturēšanas griezes moments ir 10,4 kNm, nodrošinot efektīvu pretestību ārējām rotācijas slodzēm. Ekspluatācijas laikā jāņem vērā pieļaujamās slodzes, uzstādīšanas metode un atbilstoša elektriskās vadības sistēma.

Elektriskais pieslēgums un vadība

Gliemežpārvada pagrieziena piedziņa ir aprīkota ar 12 V DC elektromotoru ar norādīto maksimālo strāvu 14 A. Tā ir piemērota pieslēgšanai atbilstošam 12 voltu barošanas avotam.

Ekspluatācijai jānodrošina atbilstoša elektriskā vadība, barošanas avota aizsardzība un pareiza šķērsgriezuma elektriskie kabeļi. Vadības metode ir atkarīga no konkrētā pielietojuma prasībām.

Elektromotors ir iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.

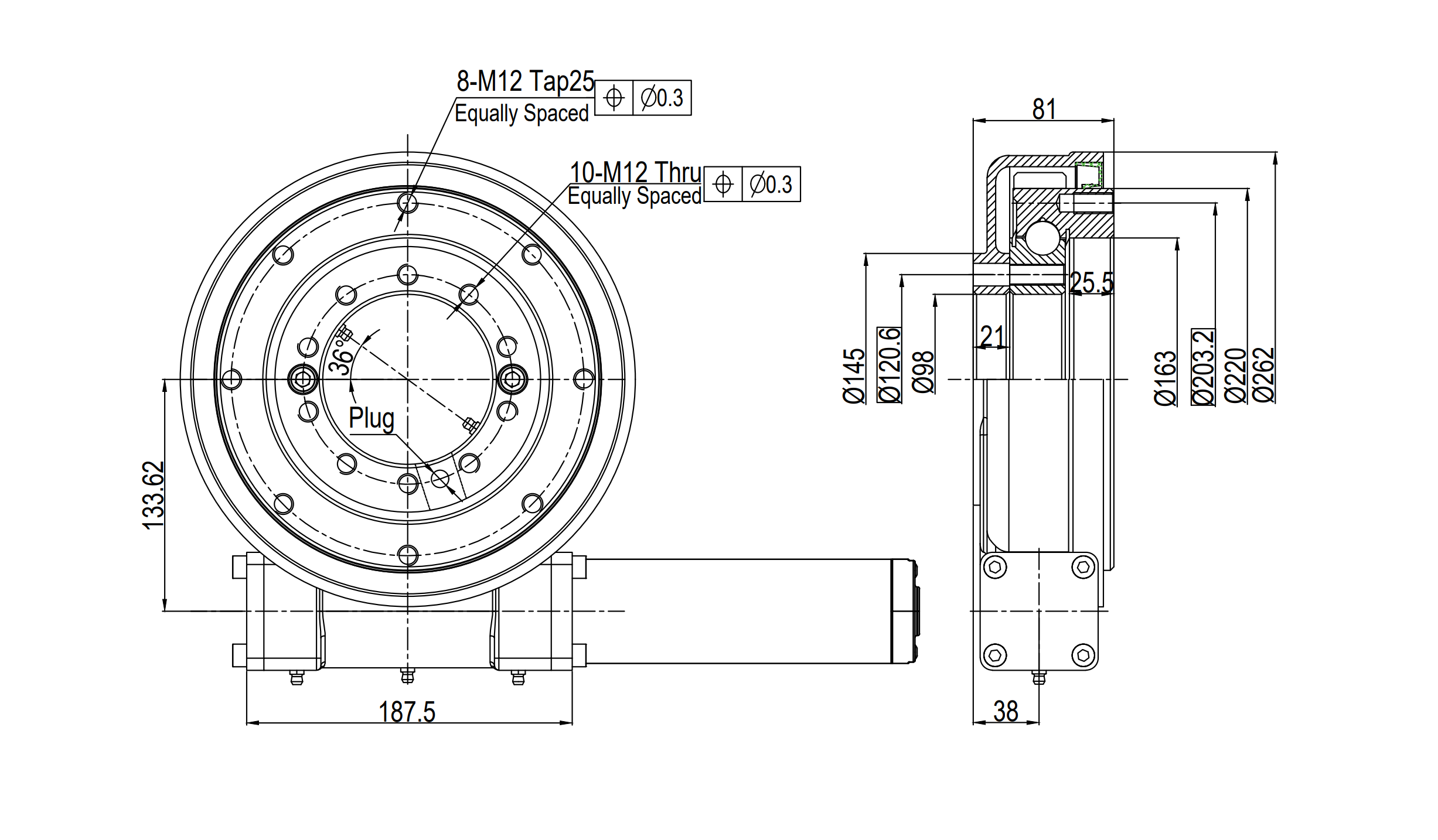

Izmēri SAE07 - ECO

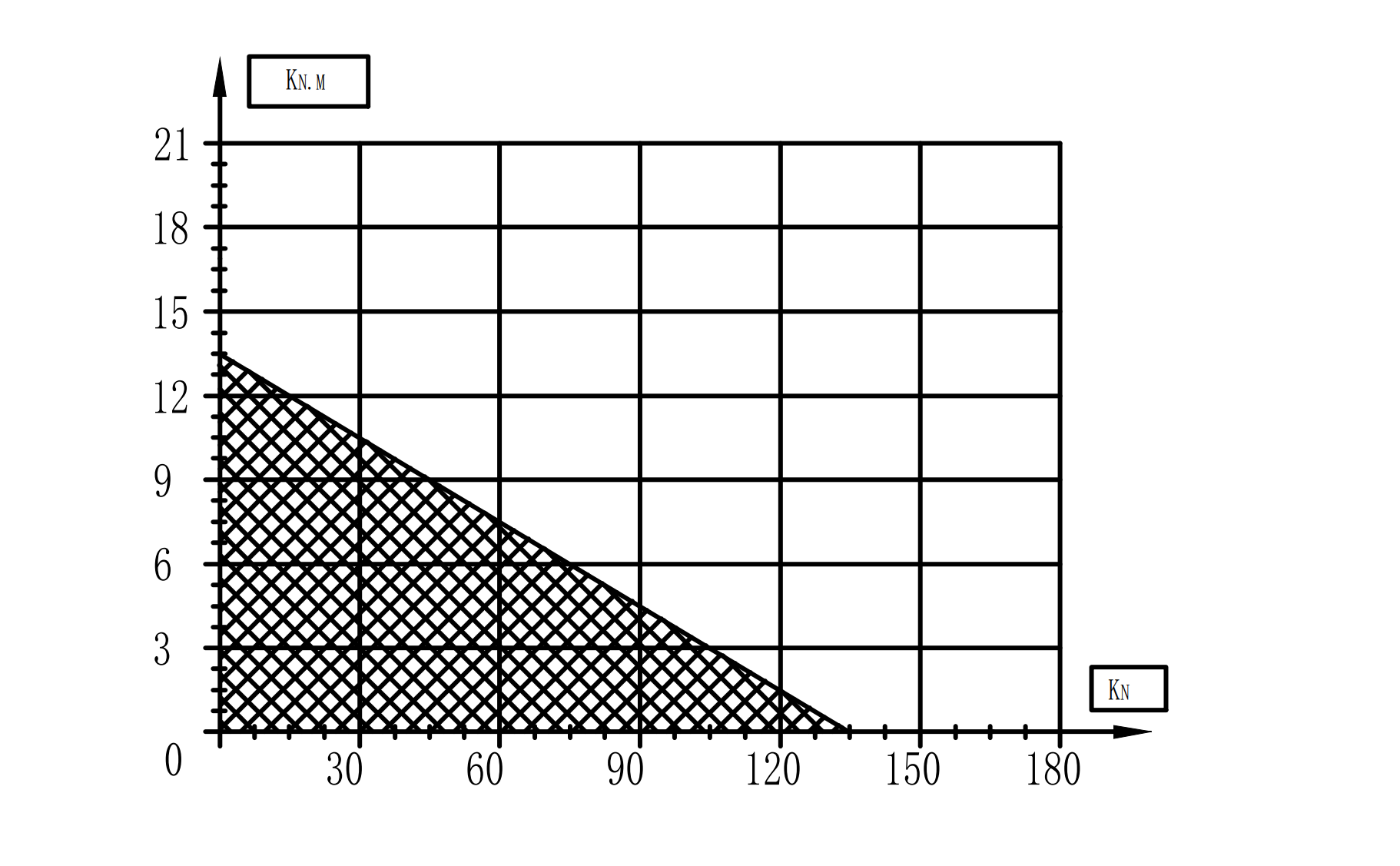

Slodzes nestspējas diagramma

Diagrammā attēlotas pieļaujamās aksiālās slodzes un sasvēršanas momenta kombinācijas SEA7 gliemežpārvada pagrieziena piedziņai. Palielinoties aksiālajai slodzei, pieļaujamais sasvēršanas moments samazinās. Lai nodrošinātu pareizu piedziņas izvēli un drošu ekspluatāciju, jāievēro ražotāja norādītās robežvērtības.

Horizontālā ass: aksiālā slodze kN.

Vertikālā ass: sasvēršanas moments kNm.

Iezīmētā zona: pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

Robežlīkne: kombinētās slodzes robeža, kuru nedrīkst pārsniegt.
