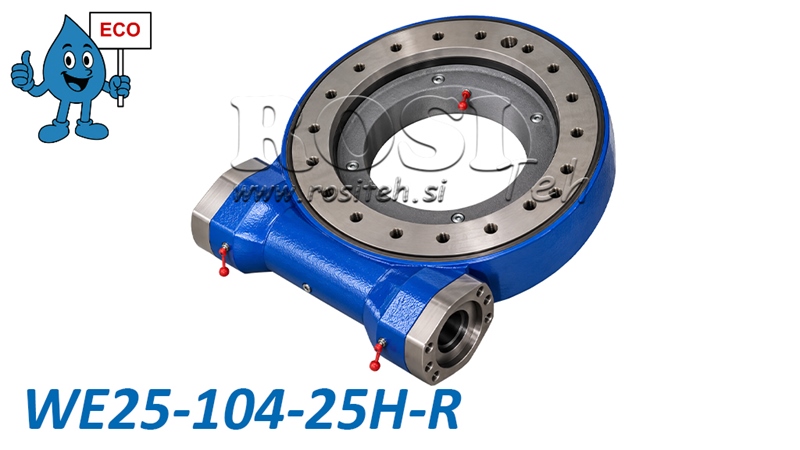

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA25 - 34,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA25 - 34,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA25 - 34,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA25 - 34,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA25 - 34,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA25 - 34,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA25 - 34,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO

    Hidromotors NAV iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.
    Produkta kods:
    14975
    OEM:
    9990000182084
    Nodokļu likme
    22 %
    Cena bez PVN:
    1.852,46 EUR
    Cena ar PVN:
    2.260,00 EUR
    Ref:
    5
    Pievienot grozam
    Tehniskā informācija
    Piegādātājs: Ķīna
    Garantija: 6 mēneši
    Atgriešana vai maiņa: 14 dienas
    Produkta svars: 202 kg
    Modelis: WEA25 - ECO
    Statiskā aksiālā slodzes nestspēja: 2360 kN
    Statiskā radiālā slodzes nestspēja: 945 kN
    Rotācijas diapazons: 360° (nepārtraukti)
    Pārnesuma attiecība: 104:1
    Maksimālais izejas griešanās ātrums: ≤ 1,5 rpm
    Sagāšanas moments: 310 kNm
    Brīvkustība: ≤ 0,15°
    Grozāmpiedziņas mezgla ārējais diametrs: 800 mm
    Noturmoments: 158,3 kNm
    Ieejas vārpsta: Ø25 mm
    Izejas griezes moments: 34,2 kNm



    Apraksts



    WEA sērijas gliemežpārvada grozāmpiedziņas no mūsu ECO līnijas nodrošina jaudīgu, izturīgu un ekonomisku risinājumu smagu konstrukciju un mehānismu kontrolētai rotācijai. Tās kompaktā mezglā apvieno gliemežpārvada reduktoru un grozāmgultni, nodrošinot augsta griezes momenta pārvadi, vienlaikus uzņemot aksiālās, radiālās un sagāšanas slodzes.



    WEA ECO sērija piedāvā izcilu cenas un kvalitātes attiecību un ir piemērota lauksaimniecības, mežsaimniecības, būvniecības un rūpniecības tehnikas pielietojumiem, kuros nepieciešams liels rotācijas griezes moments un precīza slodzes pozicionēšana.



    Kā darbojas gliemežpārvada grozāmpiedziņa



    Gliemežpārvada grozāmpiedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā gliemezis piedzen zobainu grozāmgredzenu. Šāda konstrukcija nodrošina augstu pārnesuma samazinājuma attiecību, lielu izejas griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju. Piedziņu var darbināt ar piemērotu hidromotoru. Tās konstrukcija nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais grozāmgultnis uzņem lielus aksiālos un radiālos spēkus, kā arī sagāšanas momentus, padarot piedziņu piemērotu sarežģītiem ekspluatācijas apstākļiem.





    Galvenās priekšrocības



    • ECO līnija – pieejams risinājums ar izcilu cenas un kvalitātes attiecību.

    • Liels izejas griezes moments smagu konstrukciju un kravu rotācijai.

    • Kompakta un izturīga konstrukcija ar integrētu grozāmgultni.

    • Nepārtrauktas 360° rotācijas iespēja.

    • Precīza un kontrolēta rotācija ar augstu pārnesuma samazinājuma attiecību.

    • Augsta aksiālās un radiālās slodzes nestspēja.

    • Augsta izturība pret sagāšanas momentiem.

    • Augstas kvalitātes materiāli un termiski apstrādātas zobratu komponentes.

    • Plašs modeļu klāsts dažādām slodzēm un pielietojumiem.





    Pielietojumi



    WEA ECO sērijas gliemežpārvada grozāmpiedziņas tiek izmantotas dažādās nozarēs, īpaši pielietojumos, kuros nepieciešama uzticama smagas tehnikas komponentu un mezglu rotācija un pozicionēšana.

    • Mežsaimniecības tehnika – meža piekabes, celtņi un rotējošas konstrukcijas.

    • Lauksaimniecības tehnika – rotējošas strēles, uzkabes agregāti un lauksaimniecības aprīkojums.

    • Būvniecības tehnika – celtņi, celšanas aprīkojums un rotējošas platformas.

    • Rūpnieciskās iekārtas – pozicionēšanas ierīces, rotācijas galdi un materiālu pārvietošanas sistēmas.

    • Transportlīdzekļi un speciālā tehnika – rotējoši mezgli un uz transportlīdzekļiem montējams aprīkojums.



    Materiāli un konstrukcija



    WEA ECO sērijas gliemežpārvada grozāmpiedziņas tiek izgatavotas no augstas kvalitātes tēraudiem, kas nodrošina mehānisko izturību, nodilumizturību un ilgu kalpošanas laiku, veicot pareizu apkopi.



    Zobratu komponentes var tikt izgatavotas no 45, 50Mn, 42CrMo vai 42CrMo4 tērauda markām, savukārt gliemeži var būt izgatavoti no 42CrMo vai 20CrMoTi tērauda. Izvēlētās komponentes tiek termiski apstrādātas, lai uzlabotu cietību un nodilumizturību.



    Rūdīto ritošo virsmu cietība ir no 55 līdz 62 HRC, savukārt gliemežpārvada mezgla virsmas cietība ir no 58 līdz 62 HRC.



    Gliemežpārvada grozāmpiedziņa rūpnīcā ir iepriekš ieeļļota.



    Izmēri WEA25 - ECO





    Robežslodzes diagramma



    Diagrammā parādītas pieļaujamās aksiālās slodzes un sagāšanas momenta kombinācijas WEA25 gliemežpārvada grozāmpiedziņai. Palielinoties aksiālajai slodzei, pieļaujamais sagāšanas moments samazinās. Pareizai izvēlei un drošai ekspluatācijai ievērojiet ražotāja norādītos slodzes ierobežojumus.





    Horizontālā ass: aksiālā slodze kN.

    Vertikālā ass: sagāšanas moments kNm.

    Ieēnotā zona: pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

    Robežlīkne: maksimālā pieļaujamā kombinētā slodze, kuru nedrīkst pārsniegt.
