MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 7xZ50
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai apmaiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 11,5 kg |
| Vārsta tips: | Z50 monobloks |
| Nominālā plūsma: | 50 L/min |
| Sekciju skaits: | 7 |
| Korpusa materiāls: | Čuguns |
| Slīdņa materiāls: | Oglekļa tērauds (16 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (pieslēgvieta T): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (pieslēgvieta P): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (pieslēgvietas A un B): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts drošības vārsts: | 180 bar |
| Drošības vārsta regulēšanas diapazons: | Atkarībā no atsperes: 50–120 / 120–250 / 220–315 bar |
| Iekšējā noplūde: | 7 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | no -40°C līdz +60°C |
| Eļļas darba temperatūra: | no -20°C līdz +80°C ar NBR blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z50 hidrauliskie monobloka virzienvadības sadalītāji ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas manuālai vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 7 sekcijām, ļaujot vadīt no vienas līdz septiņām neatkarīgām hidrauliskajām funkcijām atbilstoši hidrauliskās sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas ar G 3/8" vītnēm hidrauliskā cilindra, hidromotora vai cita divpusējas darbības hidrauliskā izpildmehānisma pievienošanai. Galvenajai spiediena pieslēgvietai P un atplūdes pieslēgvietai T ir G 1/2" vītnes.
Sadalītājs tiek mehāniski vadīts ar vadības svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz vienu vai otru darba pieslēgvietu, vadot pievienotā izpildmehānisma kustības virzienu. Neitrālajā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Galvenās Z50 sadalītāju priekšrocības:
- pieejami ar 1 līdz 7 sekcijām,
- kompakta monobloka konstrukcija,
- vienkārša un tieša manuāla vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie pieslēgumi,
- izturīga konstrukcija izmantošanai lauksaimniecības un darba tehnikā.
Z50 hidrauliskie monobloka sadalītāji ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās industriālās un mobilās hidrauliskās iekārtās. Izvēloties atbilstošu sekciju skaitu, sadalītāju var pielāgot konkrētai mašīnai vai pielietojumam nepieciešamo hidraulisko funkciju skaitam.

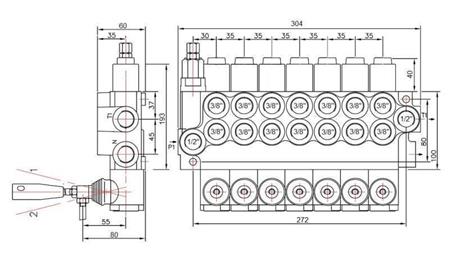

Izmēri

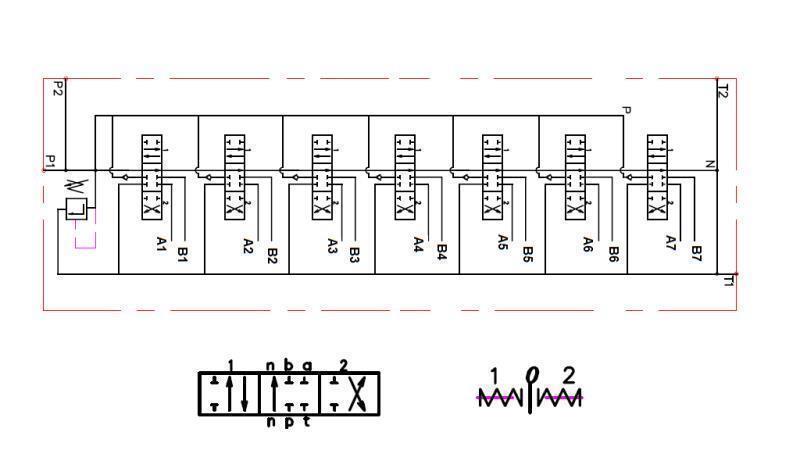

Hidrauliskās shēmas diagramma
