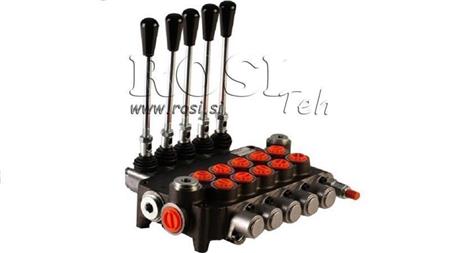

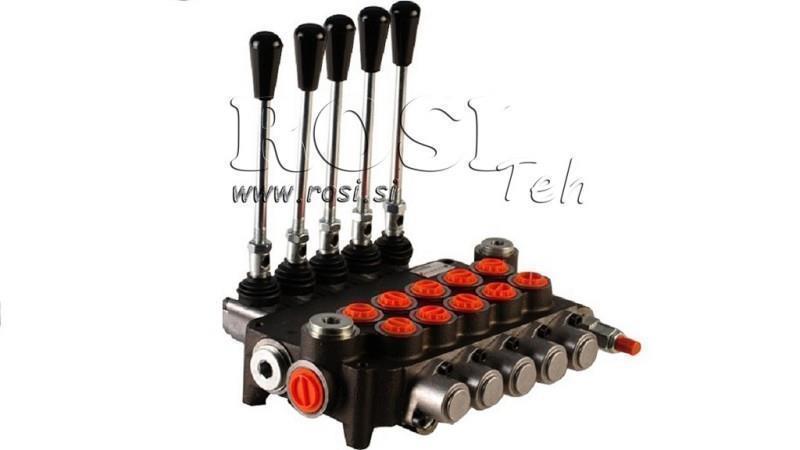

MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 5xZ80
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai apmaiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 13,6 kg |
| Vārsta tips: | Z80 monobloks |
| Nominālā plūsma: | 80 L/min |
| Sekciju skaits: | 5 |
| Korpusa materiāls: | Čuguns |
| Slīdņa materiāls: | Oglekļa tērauds (18 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (pieslēgvieta T): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (pieslēgvieta P): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (pieslēgvietas A un B): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts pārspiediena vārsts: | 180 bar |
| Pārspiediena vārsta regulēšanas diapazons: | 120-250 bar |
| Iekšējā noplūde: | 8 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | -40°C līdz +60°C |
| Eļļas darba temperatūra: | -20°C līdz +80°C ar NBR blīvējumiem, -20°C līdz +100°C ar FPM blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z80 hidrauliskie monobloka vārsti ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 6 sekcijām, ļaujot vadīt no vienas līdz sešām neatkarīgām hidrauliskajām funkcijām atbilstoši sistēmas prasībām.
Katra sekcija ir aprīkota ar A un B darba pieslēgvietām. Standarta BSP versijā P spiediena ieejai tiek izmantots G 1/2 savienojums, T atplūdes pieslēgvietai — G 3/4, bet A un B darba pieslēgvietām — G 1/2 savienojumi. Atkarībā no izvēlētās slīdņa konfigurācijas vārsts ir piemērots divpusējas vai vienpusējas darbības hidraulisko cilindru, hidromotoru un citu hidraulisko izpildmehānismu vadībai.
Manuāli vadāmajā versijā vārsts tiek mehāniski vadīts ar svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz attiecīgo darba pieslēgvietu, tādējādi kontrolējot pievienotā izpildmehānisma kustības virzienu. Neitrālajā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z80 vārstu galvenās priekšrocības:
- nominālā plūsma: 80 l/min,
- maksimālais darba spiediens: 315 bar,
- pieejami ar 1 līdz 6 sekcijām,
- kompakta un izturīga monobloka konstrukcija,
- vienkārša un tieša manuālā vadība,
- neatkarīga atsevišķu hidraulisko funkciju vadība,
- standarta hidrauliskie savienojumi,
- piemēroti dažādām mobilām un stacionārām hidrauliskajām sistēmām.
Z80 vārsti ir aprīkoti ar galveno pārspiediena vārstu un pretvārstu. Tie ir pieejami paralēlā vai tandēma konfigurācijā, ar izvēles Power Beyond (Carry Over) pieslēgumu papildu hidraulisko vārstu pievienošanai.
Z80 hidrauliskie monobloka vārsti ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās industriālās un mobilās hidrauliskās iekārtās. Izvēloties atbilstošu sekciju skaitu un slīdņa tipu, vārstu var pielāgot katras mašīnas vai pielietojuma konkrētajām hidrauliskajām funkcijām.
Izmēri

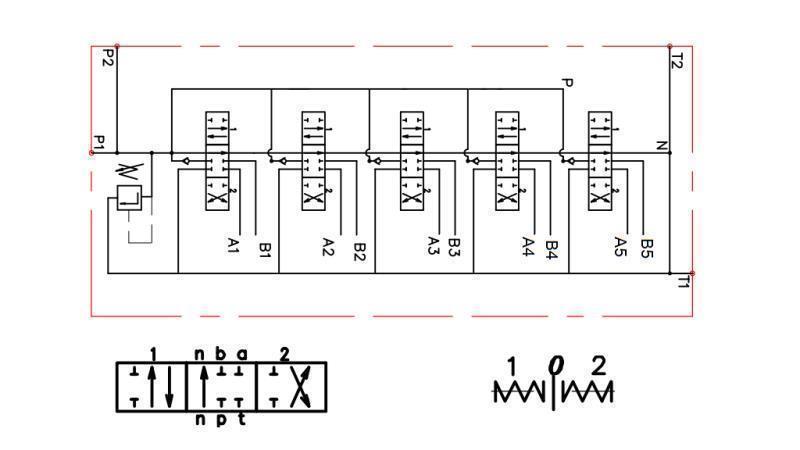

Hidrauliskās shēmas diagramma
