MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 5xZ50
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai maiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 8,5 kg |
| Vārsta tips: | Z50 monobloks |
| Nominālā plūsma: | 50 L/min |
| Sekciju skaits: | 5 |
| Korpusa materiāls: | Čuguns |
| Slīdņa materiāls: | Oglekļa tērauds (16 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (T pieslēgvieta): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (P pieslēgvieta): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (A un B pieslēgvietas): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts pārspiediena vārsts: | 180 bar |
| Pārspiediena vārsta regulēšanas diapazons: | Atkarībā no atsperes: 50–120 / 120–250 / 220–315 bar |
| Iekšējā noplūde: | 7 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | no -40°C līdz +60°C |
| Eļļas darba temperatūra: | no -20°C līdz +80°C ar NBR blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z50 hidrauliskie monobloka sadalītāji ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas manuālai vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 7 sekcijām, ļaujot vadīt no vienas līdz septiņām neatkarīgām hidrauliskajām funkcijām atkarībā no hidrauliskās sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas ar G 3/8" vītnēm hidrauliskā cilindra, hidromotora vai cita divpusējas darbības hidrauliskā izpildmehānisma pievienošanai. Galvenajai spiediena pieslēgvietai P un atplūdes pieslēgvietai T ir G 1/2" vītnes.
Vārsts tiek mehāniski darbināts ar vadības svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novadīta uz vienu vai otru darba pieslēgvietu, kontrolējot pievienotā izpildmehānisma kustības virzienu. Neitrālajā stāvoklī attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z50 vārstu galvenās priekšrocības:
- pieejami ar 1 līdz 7 sekcijām,
- kompakta monobloka konstrukcija,
- vienkārša un tieša manuāla vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie pieslēgumi,
- izturīga konstrukcija izmantošanai lauksaimniecības un darba tehnikā.
Z50 hidrauliskie monobloka vārsti ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskās un mobilās hidrauliskās iekārtās. Izvēloties atbilstošu sekciju skaitu, vārstu iespējams pielāgot konkrētajai mašīnai vai pielietojumam nepieciešamajam hidraulisko funkciju skaitam.

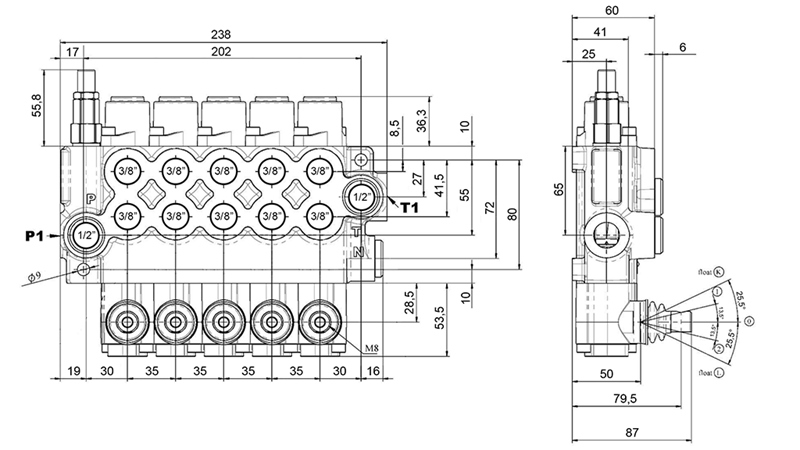

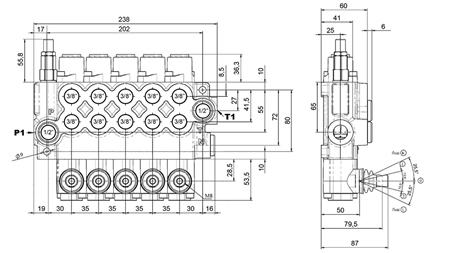

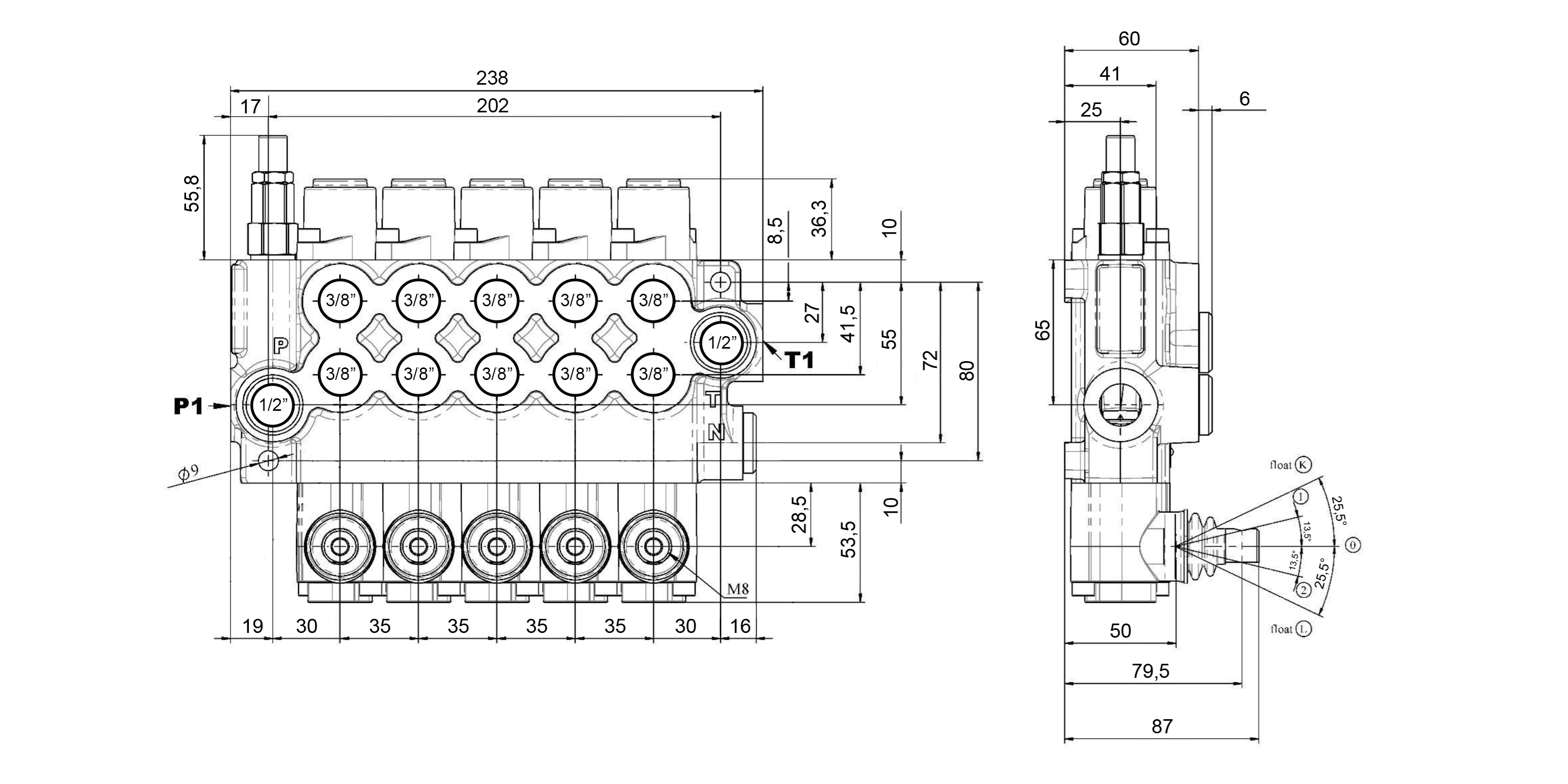

Izmēri

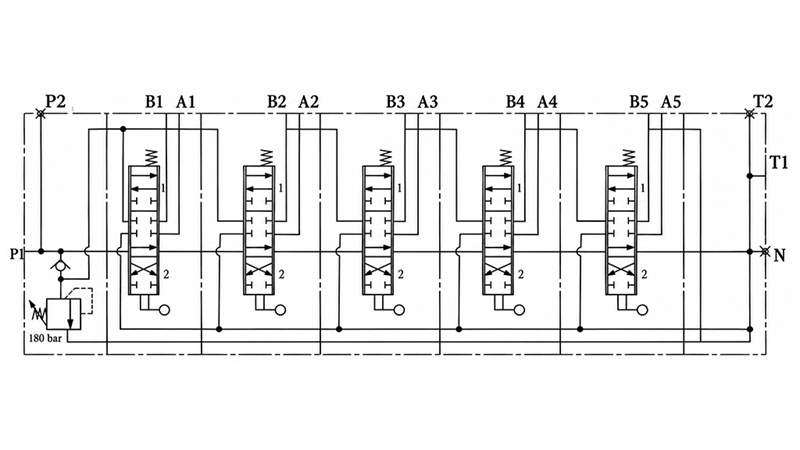

Hidrauliskās shēmas diagramma
