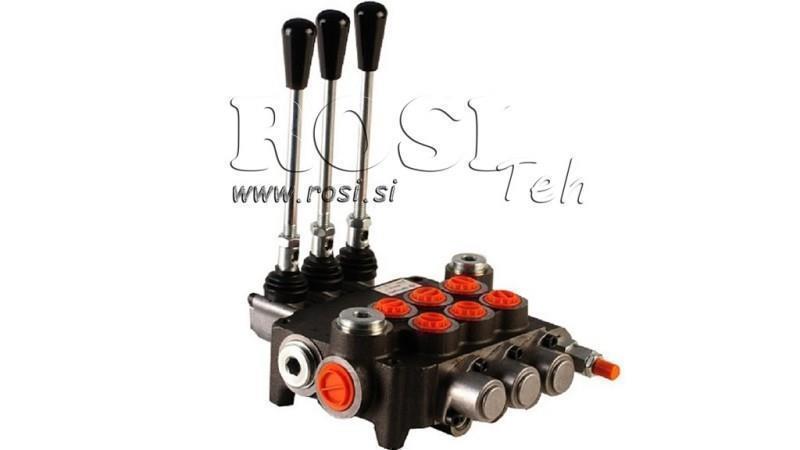

MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 3xZ80
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai maiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 9,3 kg |
| Vārsta tips: | Z80 monobloks |
| Nominālā plūsma: | 80 L/min |
| Sekciju skaits: | 3 |
| Korpusa materiāls: | Čuguns |
| Slīdņa materiāls: | Oglekļa tērauds (18 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (pieslēgvieta T): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (pieslēgvieta P): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (pieslēgvietas A un B): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts spiediena ierobežošanas vārsts: | 180 bar |
| Spiediena ierobežošanas vārsta regulēšanas diapazons: | 120-250 bar |
| Iekšējā noplūde: | 8 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | no -40°C līdz +60°C |
| Eļļas darba temperatūra: | no -20°C līdz +80°C ar NBR blīvējumiem, no -20°C līdz +100°C ar FPM blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z80 hidrauliskie monobloka vārsti ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 6 sekcijām, ļaujot vadīt no vienas līdz sešām neatkarīgām hidrauliskajām funkcijām atkarībā no sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas. Standarta BSP versijā P spiediena ieplūdei tiek izmantots G 1/2 savienojums, T atplūdes pieslēgvietai — G 3/4, bet A un B darba pieslēgvietām — G 1/2 savienojumi. Atkarībā no izvēlētās slīdņa konfigurācijas vārsts ir piemērots divpusējas vai vienpusējas darbības hidraulisko cilindru, hidromotoru un citu hidraulisko izpildmehānismu vadībai.
Manuāli darbināmā versijā vārsts tiek mehāniski vadīts ar svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz attiecīgo darba pieslēgvietu, tādējādi vadot pievienotā izpildmehānisma kustības virzienu. Neitrālajā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z80 vārstu galvenās priekšrocības:
- nominālā plūsma: 80 l/min,
- maksimālais darba spiediens: 315 bar,
- pieejami ar 1 līdz 6 sekcijām,
- kompakta un izturīga monobloka konstrukcija,
- vienkārša un tieša manuālā vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie savienojumi,
- piemēroti dažādām mobilajām un stacionārajām hidrauliskajām sistēmām.
Z80 vārsti ir aprīkoti ar galveno spiediena ierobežošanas vārstu un pretvārstu. Tie ir pieejami paralēlajā vai tandēma konfigurācijā, ar papildu Power Beyond (Carry Over) pieslēgumu papildu hidraulisko vārstu pievienošanai.
Z80 hidrauliskie monobloka vārsti ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskajās un mobilajās hidrauliskajās iekārtās. Izvēloties atbilstošu sekciju skaitu un slīdņa tipu, vārstu var pielāgot katras mašīnas vai pielietojuma konkrētajām hidrauliskajām funkcijām.

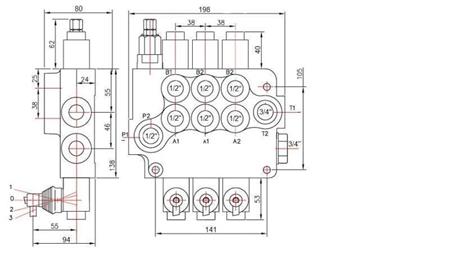

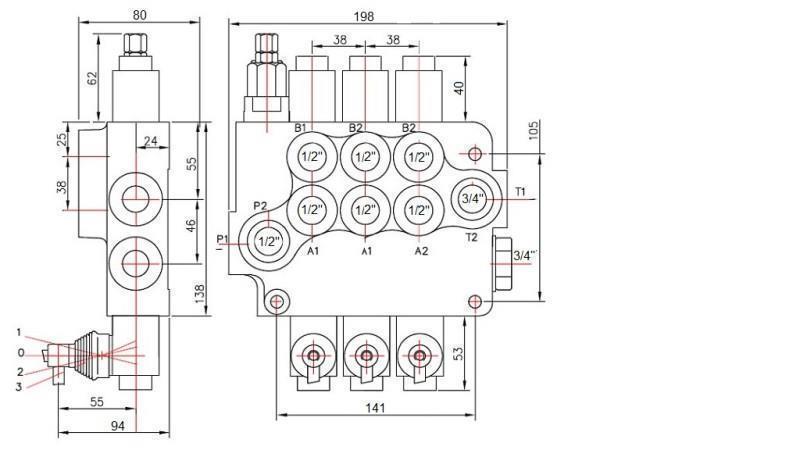

Izmēri

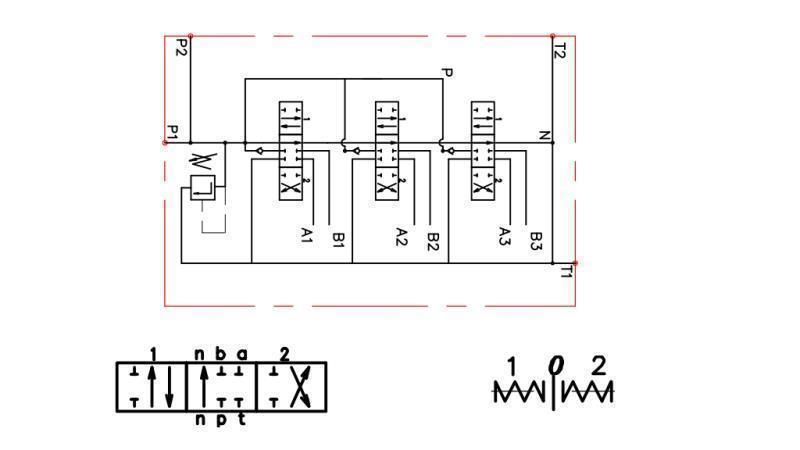

Hidrauliskā shēma
