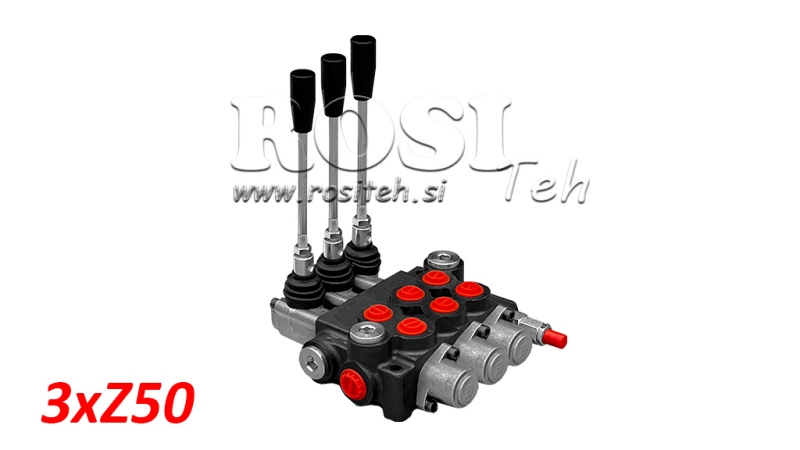

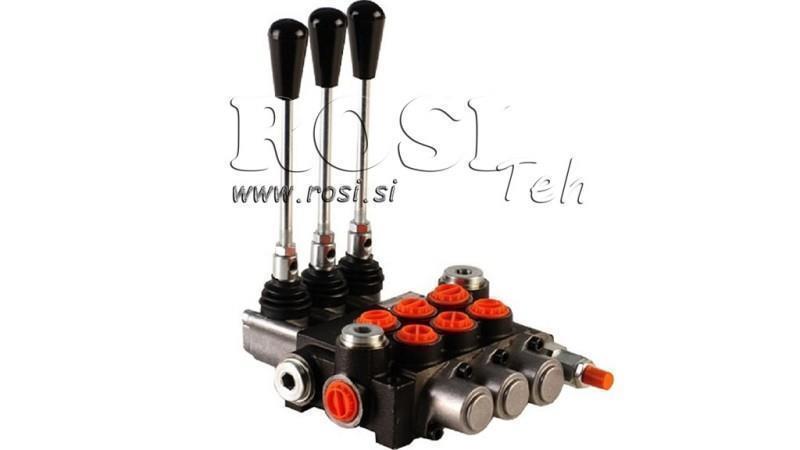

MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 3xZ50
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai apmaiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 5,5 kg |
| Vārsta tips: | Z50 monobloka |
| Nominālā plūsma: | 50 L/min |
| Sekciju skaits: | 3 |
| Korpusa materiāls: | Čuguns |
| Slīdņa materiāls: | Oglekļa tērauds (16 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (T pieslēgvietā): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (P pieslēgvietā): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (A un B pieslēgvietās): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts spiediena ierobežošanas vārsts: | 180 bar |
| Spiediena ierobežošanas vārsta regulēšanas diapazons: | Atkarībā no atsperes: 50–120 / 120–250 / 220–315 bar |
| Iekšējā noplūde: | 7 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | -40°C līdz +60°C |
| Eļļas darba temperatūra: | -20°C līdz +80°C ar NBR blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z50 hidrauliskie monobloka virzienvadības vārsti ir paredzēti uzticamai un precīzai manuālai hidrauliskās eļļas plūsmas vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 7 sekcijām, ļaujot vadīt no vienas līdz septiņām neatkarīgām hidrauliskajām funkcijām atkarībā no hidrauliskās sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas ar G 3/8" vītnēm hidrauliskā cilindra, hidromotora vai cita divpusējas darbības hidrauliskā izpildmehānisma pievienošanai. Galvenajai spiediena pieslēgvietai P un atplūdes pieslēgvietai T ir G 1/2" vītnes.
Vārsts tiek darbināts mehāniski ar vadības svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz vienu vai otru darba pieslēgvietu, kontrolējot pievienotā izpildmehānisma kustības virzienu. Neitrālajā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z50 vārstu galvenās priekšrocības:
- pieejami ar 1 līdz 7 sekcijām,
- kompakta monobloka konstrukcija,
- vienkārša un tieša manuāla vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie pieslēgumi,
- izturīga konstrukcija izmantošanai lauksaimniecības un darba tehnikā.
Z50 hidrauliskie monobloka vārsti ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskajās un mobilajās hidrauliskajās iekārtās. Izvēloties atbilstošu sekciju skaitu, vārstu var pielāgot konkrētajai mašīnai vai pielietojumam nepieciešamo hidraulisko funkciju skaitam.

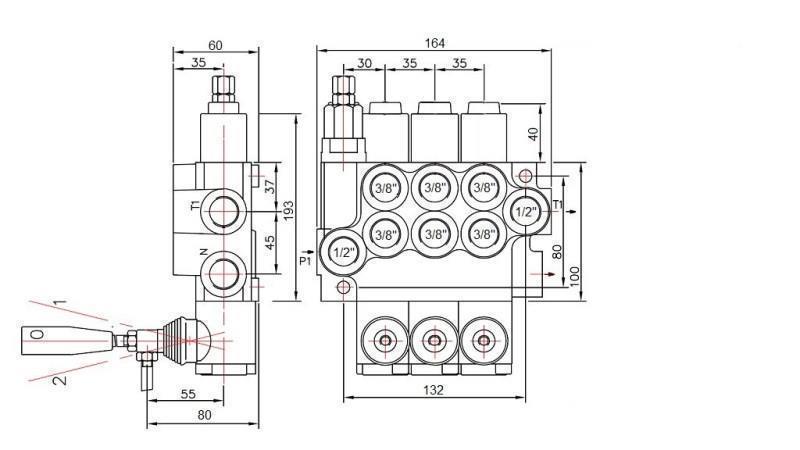

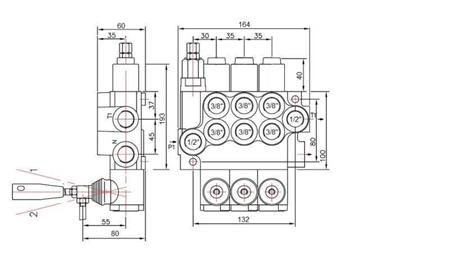

Izmēri
Hidrauliskās shēmas diagramma
