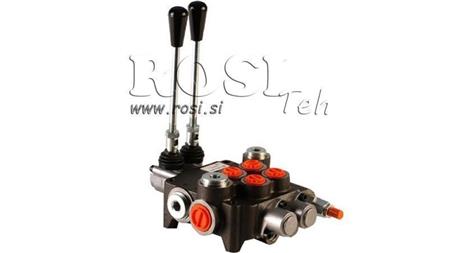

MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 2xZ80
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai maiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 6,2 kg |
| Vārsta tips: | Z80 monobloks |
| Nominālā plūsma: | 80 L/min |
| Sekciju skaits: | 2 |
| Korpusa materiāls: | Čuguns |
| Sadales slīdņa materiāls: | Oglekļa tērauds (18 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (T ports): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (P ports): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (A un B porti): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts spiediena ierobežošanas vārsts: | 180 bar |
| Spiediena ierobežošanas vārsta regulēšanas diapazons: | 120-250 bar |
| Iekšējā noplūde: | 8 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | -40°C līdz +60°C |
| Eļļas darba temperatūra: | -20°C līdz +80°C ar NBR blīvējumiem, -20°C līdz +100°C ar FPM blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z80 hidrauliskie monobloka sadalītāji ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 6 sekcijām, ļaujot vadīt no vienas līdz sešām neatkarīgām hidrauliskajām funkcijām atkarībā no sistēmas prasībām.
Katrai sekcijai ir A un B darba porti. Standarta BSP versijā P spiediena ieplūdei tiek izmantots G 1/2 pieslēgums, T atplūdes portam — G 3/4, bet A un B darba portiem — G 1/2 pieslēgumi. Atkarībā no izvēlētās sadales slīdņa konfigurācijas vārsts ir piemērots divpusējas vai vienpusējas darbības hidraulisko cilindru, hidromotoru un citu hidraulisko izpildmehānismu vadībai.
Manuāli darbināmā versijā vārsts tiek mehāniski vadīts ar svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz attiecīgo darba portu, tādējādi vadot pievienotā izpildmehānisma kustības virzienu. Neitrālajā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z80 vārstu galvenās priekšrocības:
- nominālā plūsma: 80 l/min,
- maksimālais darba spiediens: 315 bar,
- pieejami ar 1 līdz 6 sekcijām,
- kompakta un izturīga monobloka konstrukcija,
- vienkārša un tieša manuāla vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie pieslēgumi,
- piemēroti dažādām mobilām un stacionārām hidrauliskajām sistēmām.
Z80 vārsti ir aprīkoti ar galveno spiediena ierobežošanas vārstu un pretvārstu. Tie ir pieejami paralēlā vai tandēma konfigurācijā, ar papildaprīkojumā pieejamu Power Beyond (Carry Over) pieslēgumu papildu hidraulisko vārstu pievienošanai.
Z80 hidrauliskie monobloka sadalītāji ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskās un mobilās hidrauliskajās iekārtās. Izvēloties atbilstošu sekciju skaitu un sadales slīdņa tipu, vārstu var pielāgot katras mašīnas vai pielietojuma konkrētajām hidrauliskajām funkcijām.

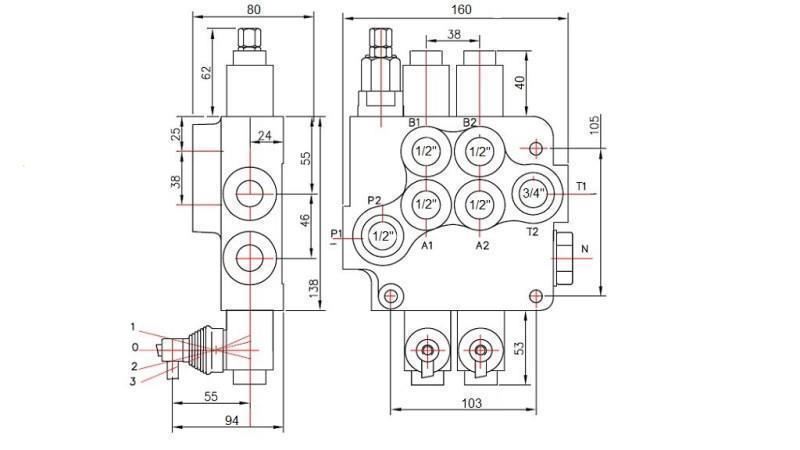

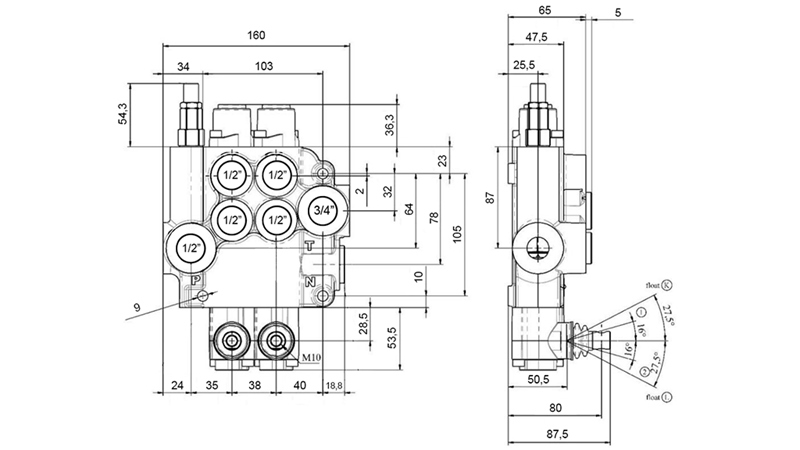

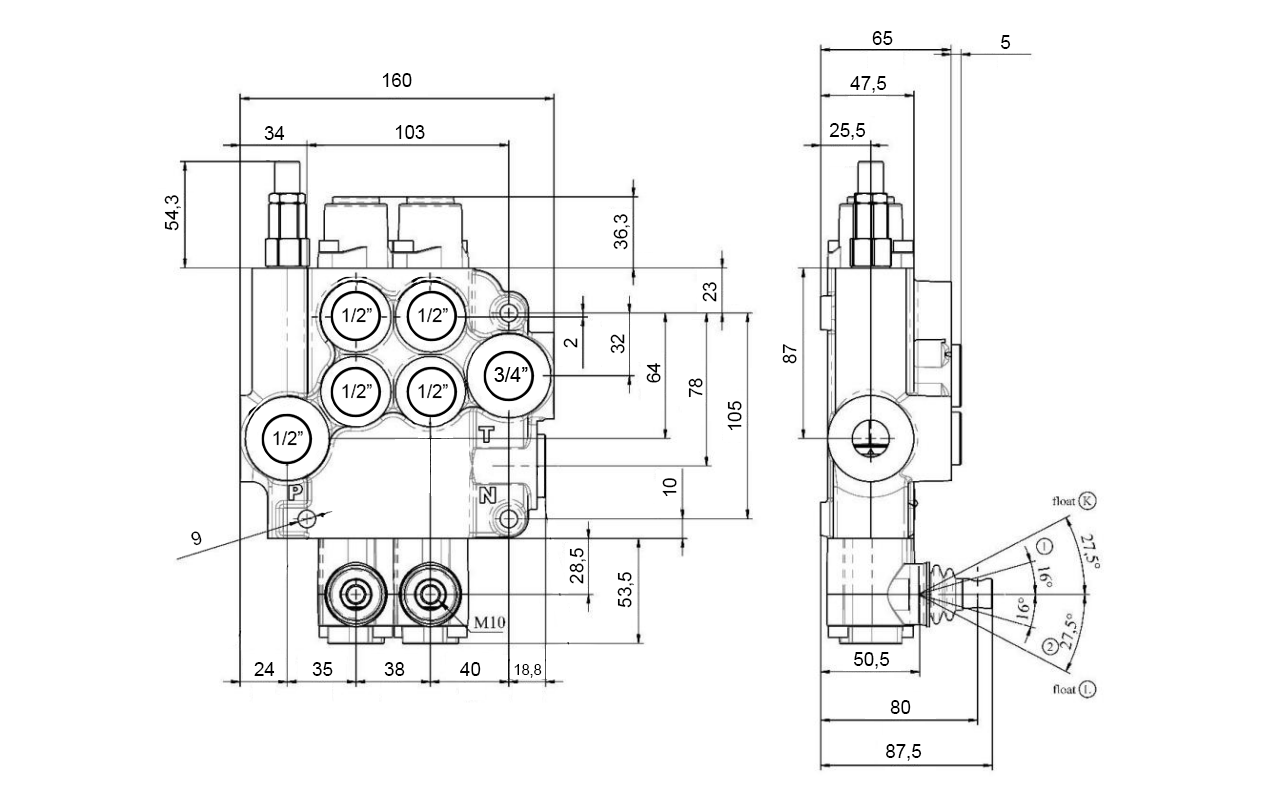

Izmēri

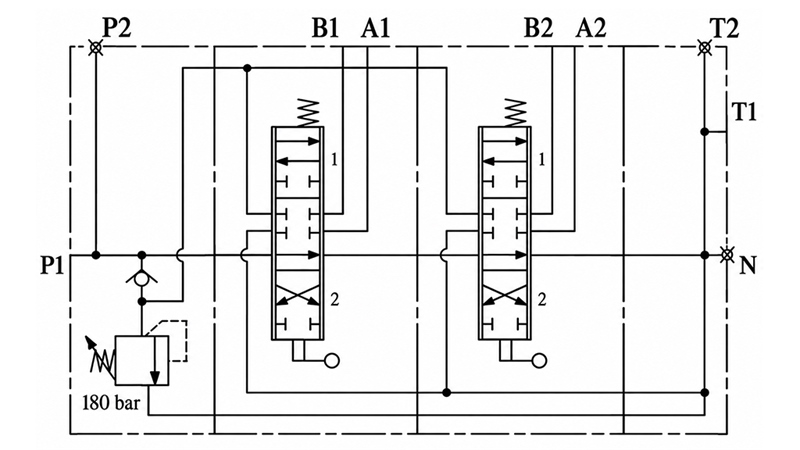

Hidrauliskā shēma
