MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 2xZ50
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai maiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 4,5 kg |
| Vārsta tips: | Z50 monobloks |
| Nominālā plūsma: | 50 L/min |
| Sekciju skaits: | 2 |
| Korpusa materiāls: | Čuguns |
| Aizbīdņa materiāls: | Oglekļa tērauds (16 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (pieslēgvieta T): | 35 bar (atgaitas spiediens) |
| Maks. spiediens (pieslēgvieta P): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (pieslēgvietas A un B): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts drošības vārsts: | 180 bar |
| Drošības vārsta regulēšanas diapazons: | Atkarībā no atsperes: 50–120 / 120–250 / 220–315 bar |
| Iekšējā noplūde: | 7 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | no -40°C līdz +60°C |
| Eļļas darba temperatūra: | no -20°C līdz +80°C ar NBR blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z50 hidrauliskie monobloka virziena sadalītāji ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas manuālai vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 7 sekcijām, ļaujot vadīt no vienas līdz septiņām neatkarīgām hidrauliskajām funkcijām atbilstoši hidrauliskās sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas ar G 3/8" vītnēm hidrauliskā cilindra, hidromotora vai cita divpusējas darbības hidrauliskā izpildmehānisma pieslēgšanai. Galvenajai spiediena pieslēgvietai P un atgaitas pieslēgvietai T ir G 1/2" vītnes.
Vārsts tiek mehāniski vadīts ar vadības svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz vienu vai otru darba pieslēgvietu, kontrolējot pievienotā izpildmehānisma kustības virzienu. Neitrālajā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z50 vārstu galvenās priekšrocības:
- pieejami ar 1 līdz 7 sekcijām,
- kompakta monobloka konstrukcija,
- vienkārša un tieša manuāla vadība,
- neatkarīga atsevišķu hidraulisko funkciju vadība,
- standarta hidrauliskie savienojumi,
- izturīga konstrukcija izmantošanai lauksaimniecības un darba tehnikā.
Z50 hidrauliskie monobloka vārsti ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskās un mobilās hidrauliskajās iekārtās. Izvēloties atbilstošu sekciju skaitu, vārstu var pielāgot konkrētai mašīnai vai pielietojumam nepieciešamo hidraulisko funkciju skaitam.

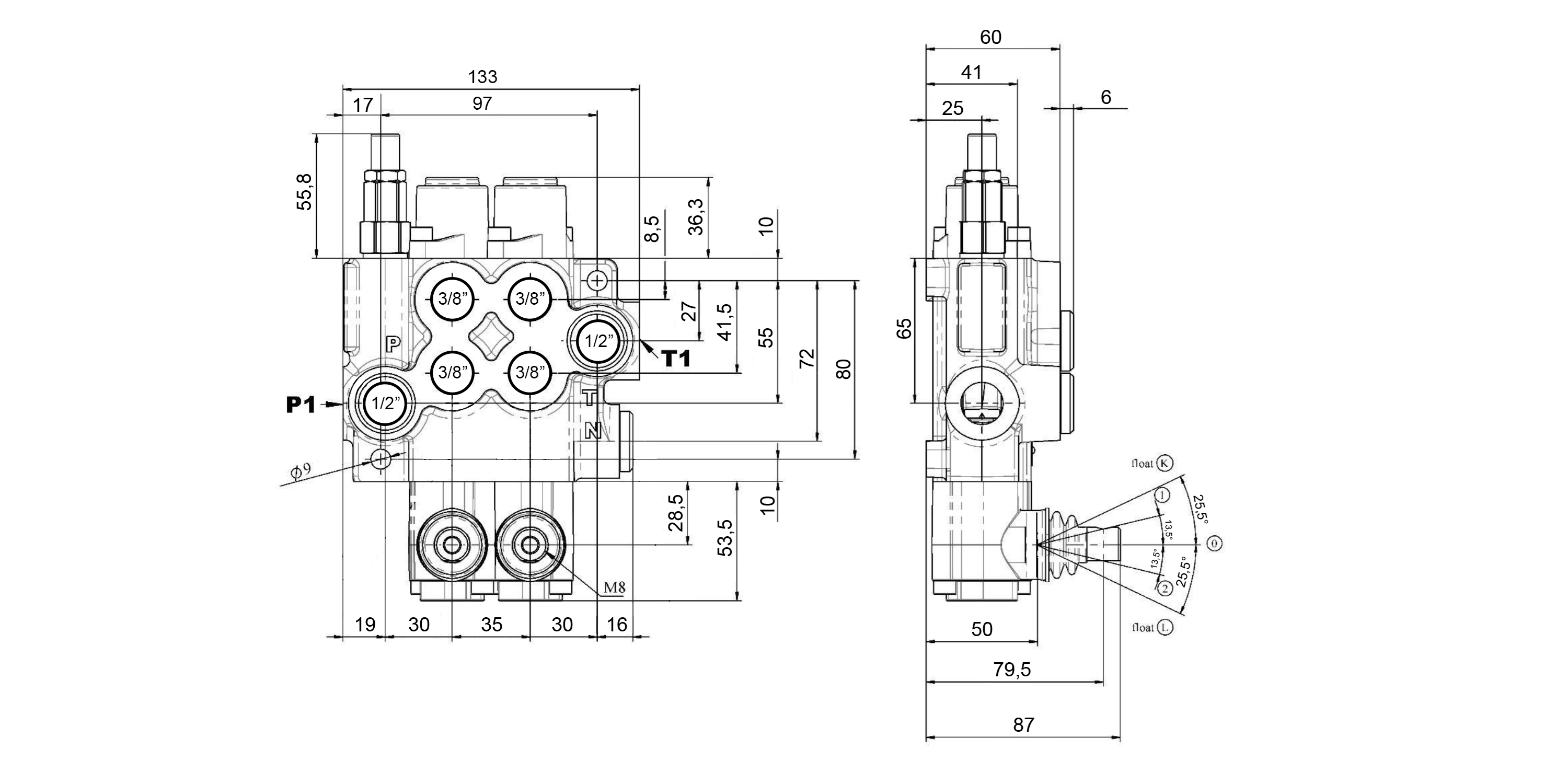

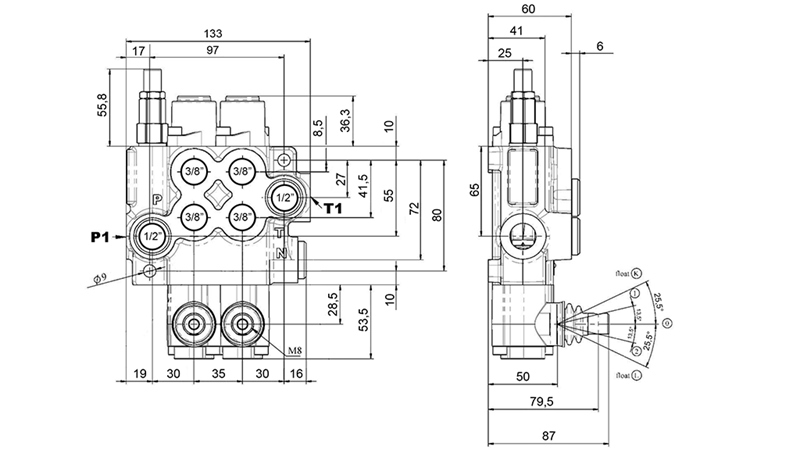

Izmēri

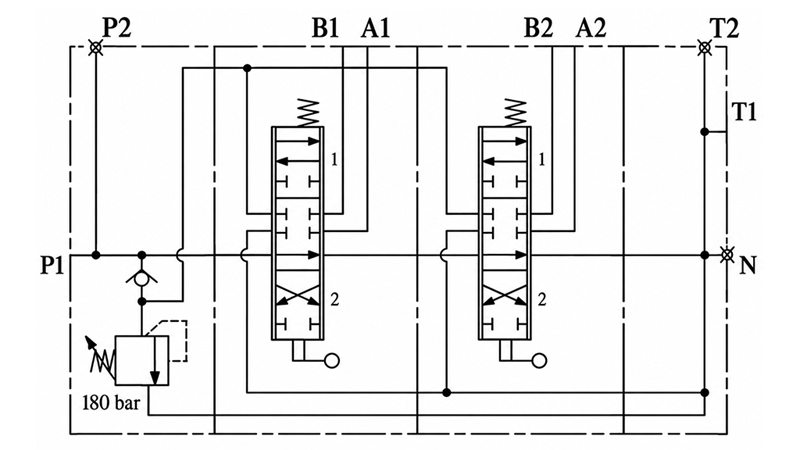

Hidrauliskā shēma
