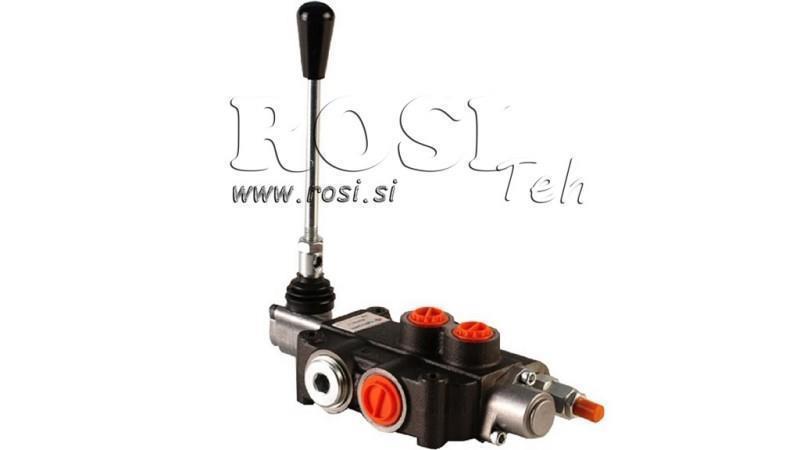

MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 1xZ80
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai apmaiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 3,7 kg |
| Sadalītāja tips: | Z80 monobloks |
| Nominālā plūsma: | 80 L/min |
| Sekciju skaits: | 1 |
| Korpusa materiāls: | Čuguns |
| Slīdņa materiāls: | Oglekļa tērauds (18 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (pieslēgvieta T): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (pieslēgvieta P): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (pieslēgvietas A un B): | 315 bar (darba spiediens) |
| Rūpnīcā iestatītais pārplūdes vārsta spiediens: | 180 bar |
| Pārplūdes vārsta regulēšanas diapazons: | 120–250 bar |
| Iekšējā noplūde: | 8 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | -40°C līdz +60°C |
| Eļļas darba temperatūra: | -20°C līdz +80°C ar NBR blīvējumiem, -20°C līdz +100°C ar FPM blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z80 hidrauliskie monobloka sadalītāji ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 6 sekcijām, ļaujot vadīt no vienas līdz sešām neatkarīgām hidrauliskajām funkcijām atkarībā no sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas. Standarta BSP versijā P spiediena ieplūdei tiek izmantots G 1/2 savienojums, T atplūdes pieslēgvietai — G 3/4, bet A un B darba pieslēgvietām — G 1/2 savienojumi. Atkarībā no izvēlētās slīdņa konfigurācijas sadalītājs ir piemērots divpusējas vai vienpusējas darbības hidraulisko cilindru, hidromotoru un citu hidraulisko izpildmehānismu vadībai.
Manuāli vadāmajā versijā sadalītājs tiek mehāniski vadīts ar svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz attiecīgo darba pieslēgvietu, tādējādi vadot pieslēgtā izpildmehānisma kustības virzienu. Neitrālajā pozīcijā attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z80 sadalītāju galvenās priekšrocības:
- nominālā plūsma: 80 l/min,
- maksimālais darba spiediens: 315 bar,
- pieejami ar 1 līdz 6 sekcijām,
- kompakta un izturīga monobloka konstrukcija,
- vienkārša un tieša manuāla vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie savienojumi,
- piemēroti dažādām mobilām un stacionārām hidrauliskajām sistēmām.
Z80 sadalītāji ir aprīkoti ar galveno pārplūdes vārstu un pretvārstu. Tie ir pieejami paralēlā vai tandēma konfigurācijā, ar papildu Power Beyond (Carry Over) pieslēguma iespēju papildu hidraulisko sadalītāju pievienošanai.
Z80 hidrauliskie monobloka sadalītāji ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskās un mobilās hidrauliskajās iekārtās. Izvēloties atbilstošu sekciju skaitu un slīdņa tipu, sadalītāju var pielāgot katras mašīnas vai pielietojuma konkrētajām hidrauliskajām funkcijām.

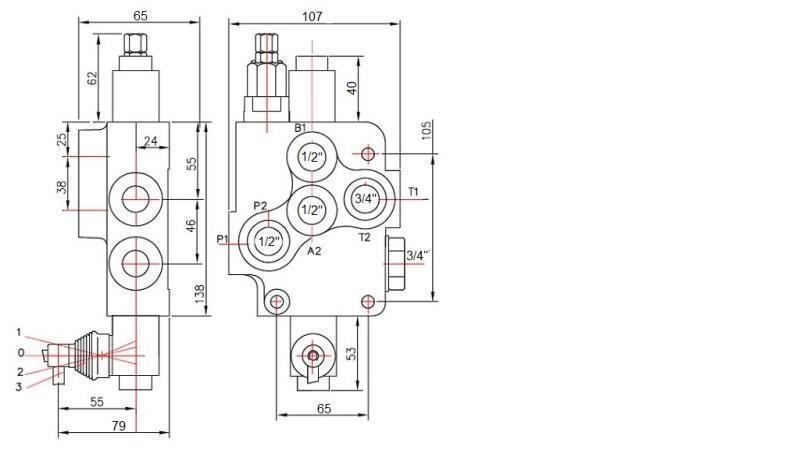

Izmēri

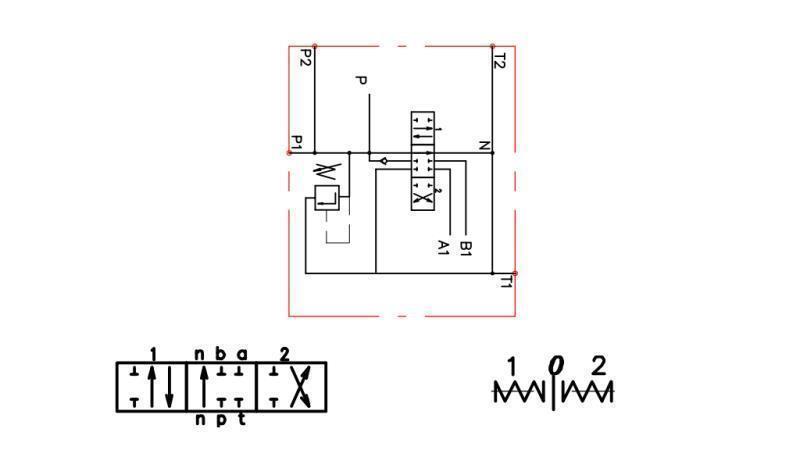

Hidrauliskā shēma
