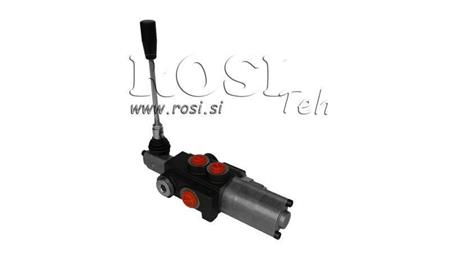

MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 1xZ50 + PELDOŠĀ FUNKCIJA
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai maiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 2,65 kg |
| Sadalītāja tips: | Z50 monobloka sadalītājs ar peldošo funkciju |
| Nominālā plūsma: | 50 L/min |
| Sekciju skaits: | 1 |
| Korpusa materiāls: | Čuguns |
| Spoles materiāls: | Oglekļa tērauds (16 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Sviras pozīcijas: | 4 |
| Funkcijas: | Divpusējas darbības + peldošā funkcija (FLOAT) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (pieslēgvieta T): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (pieslēgvieta P): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (pieslēgvietas A un B): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts spiediena ierobežošanas vārsts: | 180 bar |
| Spiediena ierobežošanas vārsta regulēšanas diapazons: | Atkarībā no atsperes: 50–120 / 120–250 / 220–315 bar |
| Iekšējā noplūde: | 7 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | -40°C līdz +60°C |
| Eļļas darba temperatūra: | -20°C līdz +80°C ar NBR blīvējumiem |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicamā) |
Apraksts
Z50 hidrauliskais monobloka sadalītājs ar peldošo funkciju ir paredzēts uzticamai un precīzai hidrauliskās eļļas plūsmas manuālai vadībai starp sūkni un hidraulisko izpildmehānismu. Šīs versijas būtiska iezīme ir papildu peldošā pozīcija (FLOAT), kas ļauj pievienotajam hidrauliskajam cilindram brīvi kustēties.
Sekcijai ir A un B darba pieslēgvietas ar G 3/8" vītnēm hidrauliskā cilindra vai cita divpusējas darbības hidrauliskā izpildmehānisma pievienošanai. Galvenajai spiediena pieslēgvietai P un atplūdes pieslēgvietai T ir G 1/2" vītnes.
Sadalītājs tiek darbināts mehāniski ar sviru. Papildus standarta divvirzienu cilindra vadībai sadalītājam ir arī peldošā pozīcija. Kad svira tiek pārvietota peldošajā pozīcijā, pieslēgvietas A un B tiek savienotas ar atplūdes līniju T, ļaujot hidrauliskā cilindra kātam ārējo spēku ietekmē brīvi kustēties abos virzienos.
Peldošā funkcija ir īpaši noderīga agregātiem, kuriem darba laikā jāseko reljefam vai zemes virsmai, jo hidrauliskais cilindrs, ieslēdzot peldošo funkciju, nenotur agregātu fiksētā pozīcijā.
Z50 + F versijas galvenās priekšrocības:
- papildu peldošā funkcija (FLOAT),
- hidrauliskā cilindra brīva kustība peldošajā pozīcijā,
- piemērots agregātiem, kuriem jāseko reljefam,
- vienkārša mehāniska vadība ar sviru,
- integrēts spiediena ierobežošanas vārsts,
- izturīga monobloka konstrukcija.
Z50 hidrauliskais sadalītājs ar peldošo funkciju ir piemērots izmantošanai lauksaimniecības, mežsaimniecības un citā mobilajā hidrauliskajā tehnikā, kur papildus standarta divpusējas darbības vadībai ir nepieciešama hidrauliskā cilindra brīva kustība.
Izmēri

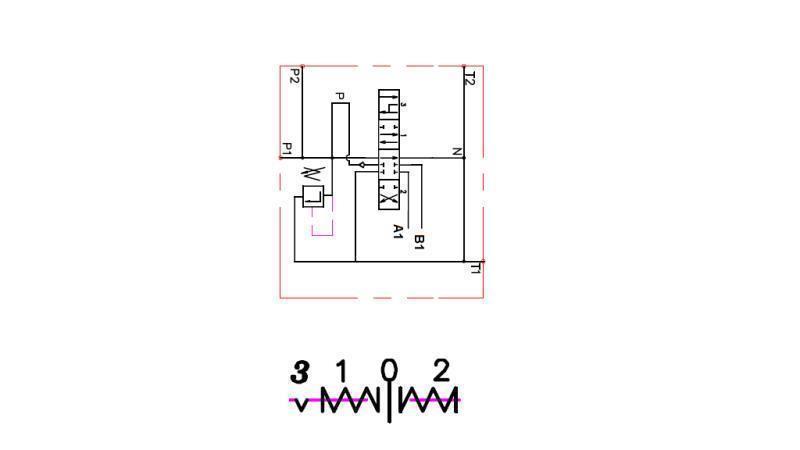

Hidrauliskā shēma
