MANUĀLS HIDRAULISKAIS VĀRSTS MONOBLOKS 1xZ50
| Tehniskā informācija | |
| Piegādātājs: | Bulgārija |
| Atgriešana vai apmaiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Produkta svars: | 2,5 kg |
| Vārsta tips: | Z50 monobloks |
| Nominālā plūsma: | 50 L/min |
| Sekciju skaits: | 1 |
| Korpusa materiāls: | Čuguns |
| Vadvirzuļa materiāls: | Oglekļa tērauds (16 mm diametrs) |
| Vadība: | Mehāniska (ar vadības sviru) |
| Hidrauliskā shēma: | Paralēla |
| Maks. spiediens (pieslēgvieta T): | 35 bar (atplūdes spiediens) |
| Maks. spiediens (pieslēgvieta P): | 315 bar (ieplūdes spiediens) |
| Maks. spiediens (pieslēgvietas A un B): | 315 bar (darba spiediens) |
| Rūpnīcā iestatīts spiediena ierobežošanas vārsts: | 180 bar |
| Spiediena ierobežošanas vārsta regulēšanas diapazons: | Atkarībā no atsperes: 50–120 / 120–250 / 220–315 bar |
| Iekšējā noplūde: | 7 cm³/min pie Δp = 100 bar un 40°C |
| Darba temperatūra: | no -40°C līdz +60°C |
| Eļļas darba temperatūra: | no -20°C līdz +80°C ar NBR blīvēm |
| Eļļas viskozitāte: | 15–75 mm²/s (ieteicams) |
Apraksts
Z50 hidrauliskie monobloka virzienvadības sadalītāji ir paredzēti uzticamai un precīzai hidrauliskās eļļas plūsmas manuālai vadībai starp sūkni un hidrauliskajiem izpildmehānismiem. Tie ir pieejami versijās ar 1 līdz 7 sekcijām, nodrošinot vienas līdz septiņu neatkarīgu hidraulisko funkciju vadību atbilstoši hidrauliskās sistēmas prasībām.
Katrai sekcijai ir A un B darba pieslēgvietas ar G 3/8" vītnēm hidrauliskā cilindra, hidromotora vai cita divpusējas darbības hidrauliskā izpildmehānisma pievienošanai. Galvenajai spiediena pieslēgvietai P un atplūdes pieslēgvietai T ir G 1/2" vītnes.
Vārsts tiek mehāniski darbināts ar vadības svirām. Pārvietojot atsevišķu sviru, hidrauliskā eļļa tiek novirzīta uz vienu vai otru darba pieslēgvietu, vadot pievienotā izpildmehānisma kustības virzienu. Neitrālajā stāvoklī attiecīgā hidrauliskā funkcija netiek aktivizēta.
Z50 vārstu galvenās priekšrocības:
- pieejami ar 1 līdz 7 sekcijām,
- kompakta monobloka konstrukcija,
- vienkārša un tieša manuālā vadība,
- atsevišķu hidraulisko funkciju neatkarīga vadība,
- standarta hidrauliskie pieslēgumi,
- izturīga konstrukcija izmantošanai lauksaimniecības un darba tehnikā.
Z50 hidrauliskie monobloka vārsti ir piemēroti izmantošanai lauksaimniecības un mežsaimniecības tehnikā, kā arī dažādās rūpnieciskās un mobilās hidrauliskās iekārtās. Izvēloties atbilstošu sekciju skaitu, vārstu var pielāgot konkrētai mašīnai vai pielietojumam nepieciešamo hidraulisko funkciju skaitam.

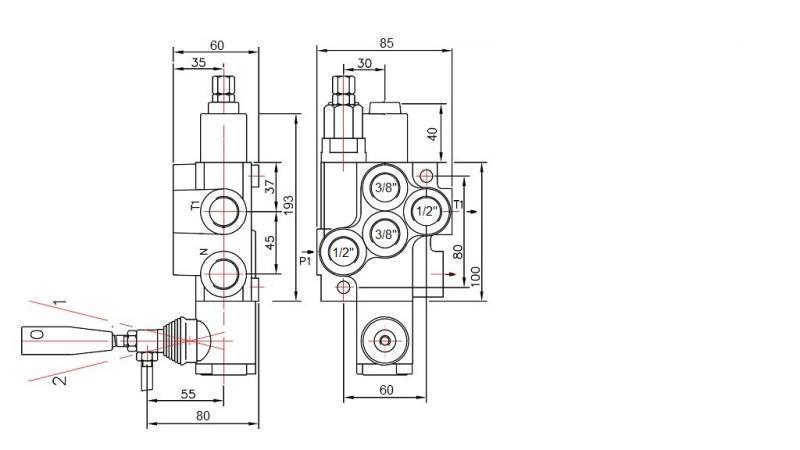

Izmēri

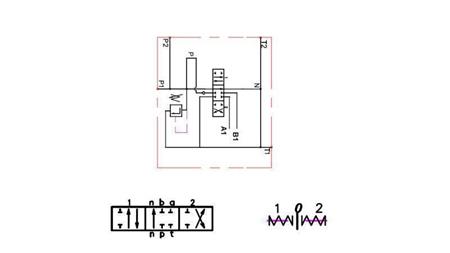

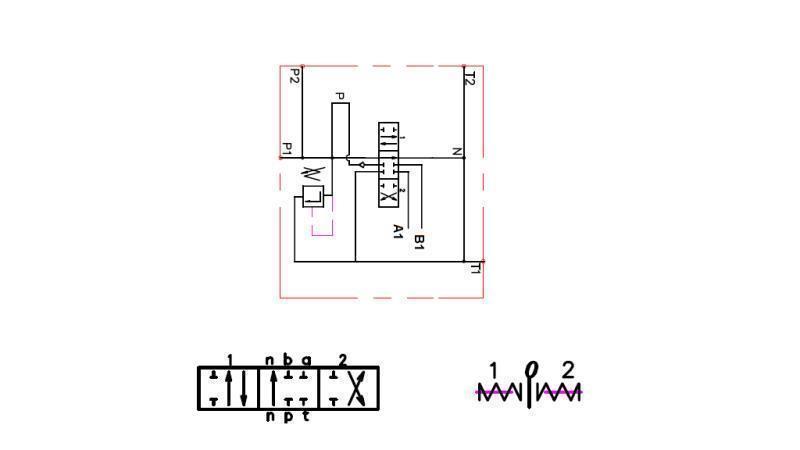

Hidrauliskās shēmas diagramma
