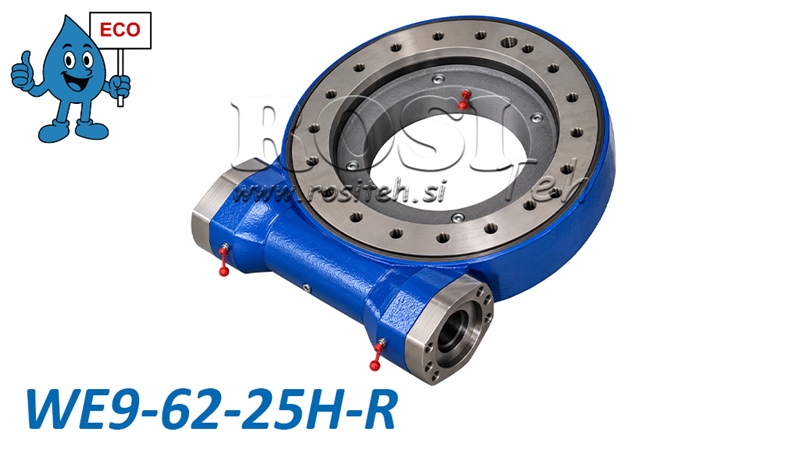

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA9 - 8 kNm - PĀRNESUMA ATTIECĪBA 62:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA9 - 8 kNm - PĀRNESUMA ATTIECĪBA 62:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA9 - 8 kNm - PĀRNESUMA ATTIECĪBA 62:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA9 - 8 kNm - PĀRNESUMA ATTIECĪBA 62:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA9 - 8 kNm - PĀRNESUMA ATTIECĪBA 62:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA9 - 8 kNm - PĀRNESUMA ATTIECĪBA 62:1 - ECO

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA9 - 8 kNm - PĀRNESUMA ATTIECĪBA 62:1 - ECO

    Hidromotors NAV iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.
    Produkta kods:
    14969
    OEM:
    9990000182022
    Nodokļu likme
    22 %
    Cena bez PVN:
    622,95 EUR
    Cena ar PVN:
    760,00 EUR
    Ref:
    15
    Pievienot grozam
    Tehniskā informācija
    Piegādātājs: Ķīna
    Garantija: 6 mēneši
    Atgriešana vai apmaiņa: 14 dienas
    Produkta svars: 50 kg
    Modelis: WEA9 - ECO
    Statiskā aksiālās slodzes nestspēja: 578 kN
    Statiskā radiālās slodzes nestspēja: 215 kN
    Rotācijas diapazons: 360° (nepārtraukta)
    Pārnesuma attiecība: 62:1
    Maksimālais izejas ātrums: ≤ 2 rpm
    Apgāšanas moments: 35,6 kNm
    Brīvgājiens: ≤ 0,15°
    Pagrieziena mezgla ārējais diametrs: 342 mm
    Noturēšanas griezes moments: 38,7 kNm
    Ieejas vārpsta: Ø25 mm
    Izejas griezes moments: 8 kNm



    Apraksts



    WEA sērijas gliemežpārvada rotācijas piedziņas no mūsu ECO līnijas nodrošina jaudīgu, izturīgu un ekonomisku risinājumu smagu konstrukciju un tehnikas kontrolētai rotācijai. Tās kompaktā mezglā apvieno gliemežpārvada reduktoru un pagrieziena gultni, nodrošinot lielu griezes momenta pārnesi, vienlaikus uzņemot aksiālās, radiālās un apgāšanas slodzes.



    WEA ECO sērija nodrošina izcilu cenas un kvalitātes attiecību un ir piemērota lauksaimniecības, mežsaimniecības, būvniecības un rūpnieciskās tehnikas pielietojumiem, kur nepieciešams liels rotācijas griezes moments un precīza slodzes pozicionēšana.



    Kā darbojas gliemežpārvada rotācijas piedziņa



    Gliemežpārvada rotācijas piedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā gliemezis piedzen zobotu pagrieziena gredzenu. Šāda konstrukcija nodrošina lielu redukcijas pārnesuma attiecību, augstu izejas griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju. Piedziņu var darbināt, izmantojot piemērotu hidromotoru. Tās konstrukcija nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais pagrieziena gultnis uzņem lielus aksiālos un radiālos spēkus, kā arī apgāšanas momentus, padarot piedziņu piemērotu prasīgiem ekspluatācijas apstākļiem.





    Galvenās priekšrocības



    • ECO līnija – pieejams risinājums ar izcilu cenas un kvalitātes attiecību.

    • Augsts izejas griezes moments smagu konstrukciju un kravu rotācijai.

    • Kompakta un izturīga konstrukcija ar integrētu pagrieziena gultni.

    • Nepārtrauktas 360° rotācijas iespēja.

    • Precīza un kontrolēta rotācija ar lielu redukcijas pārnesuma attiecību.

    • Augsta aksiālās un radiālās slodzes nestspēja.

    • Augsta noturība pret apgāšanas momentiem.

    • Augstas kvalitātes materiāli un termiski apstrādāti pārvada komponenti.

    • Plašs modeļu klāsts dažādām slodzēm un pielietojumiem.





    Pielietojumi



    WEA ECO sērijas gliemežpārvada rotācijas piedziņas tiek izmantotas dažādās nozarēs, īpaši pielietojumos, kur nepieciešama uzticama smagās tehnikas komponentu un mezglu rotācija un pozicionēšana.

    • Mežsaimniecības tehnika – meža piekabes, celtņi un rotējošas konstrukcijas.

    • Lauksaimniecības tehnika – rotējošas strēles, agregāti un lauksaimniecības aprīkojums.

    • Būvniecības tehnika – celtņi, pacelšanas aprīkojums un rotējošas platformas.

    • Rūpnieciskais aprīkojums – pozicionēšanas ierīces, rotācijas galdi un materiālu pārkraušanas sistēmas.

    • Transportlīdzekļi un speciālā tehnika – rotējoši mezgli un uz transportlīdzekļiem montēts aprīkojums.



    Materiāli un konstrukcija



    WEA ECO sērijas gliemežpārvada rotācijas piedziņas tiek ražotas no augstas kvalitātes tēraudiem, kas nodrošina mehānisko izturību, nodilumizturību un ilgu kalpošanas laiku, ja tiek veikta atbilstoša apkope.



    Pārvada komponenti var būt izgatavoti no tērauda markām 45, 50Mn, 42CrMo vai 42CrMo4, savukārt gliemeži var būt izgatavoti no 42CrMo vai 20CrMoTi tērauda. Atsevišķi komponenti tiek termiski apstrādāti, lai uzlabotu cietību un nodilumizturību.



    Rūdīto skrejceļu virsmu cietība ir no 55 līdz 62 HRC, savukārt gliemežpārvada mezgla virsmas cietība ir no 58 līdz 62 HRC.



    Gliemežpārvada rotācijas piedziņa rūpnīcā ir iepriekš ieeļļota.



    Izmēri WEA09 - ECO





    Robežslodzes diagramma



    Diagrammā parādītas pieļaujamās aksiālās slodzes un apgāšanas momenta kombinācijas WEA9 gliemežpārvada rotācijas piedziņai. Palielinoties aksiālajai slodzei, pieļaujamais apgāšanas moments samazinās. Lai nodrošinātu pareizu rotācijas piedziņas izvēli un drošu ekspluatāciju, jāievēro ražotāja noteiktās slodzes robežvērtības.





    Horizontālā ass: Aksiālā slodze kN.

    Vertikālā ass: Apgāšanas moments kNm.

    Ieēnotā zona: Pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

    Robežlīkne: Maksimāli pieļaujamā kombinētā slodze, kuru nedrīkst pārsniegt.
