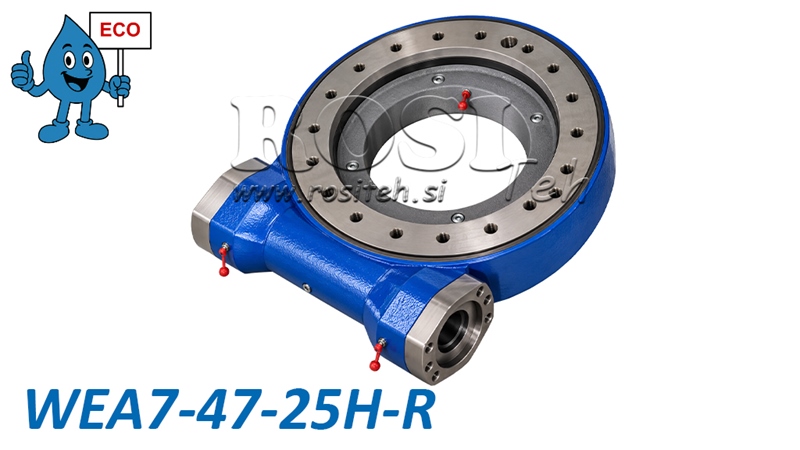

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA7 - 3,5 kNm - PĀRNESUMA ATTIECĪBA 47:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA7 - 3,5 kNm - PĀRNESUMA ATTIECĪBA 47:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA7 - 3,5 kNm - PĀRNESUMA ATTIECĪBA 47:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA7 - 3,5 kNm - PĀRNESUMA ATTIECĪBA 47:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA7 - 3,5 kNm - PĀRNESUMA ATTIECĪBA 47:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA7 - 3,5 kNm - PĀRNESUMA ATTIECĪBA 47:1 - ECO

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA7 - 3,5 kNm - PĀRNESUMA ATTIECĪBA 47:1 - ECO

    Hidromotors NAV iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.
    Produkta kods:
    14968
    OEM:
    9990000182015
    Nodokļu likme
    22 %
    Cena bez PVN:
    491,80 EUR
    Cena ar PVN:
    600,00 EUR
    Ref:
    37
    Pievienot grozam
    Tehniskā informācija
    Piegādātājs: Ķīna
    Garantija: 6 mēneši
    Atgriešana vai apmaiņa: 14 dienas
    Produkta svars: 35 kg
    Modelis: WEA7 - ECO
    Statiskā aksiālā nestspēja: 220 kN
    Statiskā radiālā nestspēja: 90 kN
    Rotācijas diapazons: 360° (nepārtraukta)
    Pārnesuma attiecība: 47:1
    Maksimālais izejas rotācijas ātrums: 2,5 rpm
    Apgāšanas moments: 14.2 kNm
    Brīvgājiens: ≤ 0,2°
    Pagrieziena mezgla ārējais diametrs: 276 mm
    Noturēšanas griezes moments: 20 kNm
    Ieejas vārpsta: Ø25 mm
    Izejas griezes moments: 3,5 kNm



    Apraksts



    WEA sērijas gliemežpārvada pagrieziena piedziņas no mūsu ECO līnijas nodrošina jaudīgu, izturīgu un ekonomiski izdevīgu risinājumu smagu konstrukciju un tehnikas kontrolētai rotācijai. Tās apvieno gliemežreduktoru un grozāmgultni kompaktā mezglā, nodrošinot augsta griezes momenta pārvadi, vienlaikus uzņemot aksiālās, radiālās un apgāšanas slodzes.



    WEA ECO sērija nodrošina lielisku cenas un veiktspējas attiecību un ir piemērota lauksaimniecības, mežsaimniecības, būvniecības un rūpnieciskās tehnikas pielietojumiem, kur nepieciešams augsts rotācijas griezes moments un precīza slodzes pozicionēšana.



    Kā darbojas gliemežpārvada pagrieziena piedziņa



    Gliemežpārvada pagrieziena piedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā gliemežvārpsta piedzen zobotu pagrieziena vainagu. Šāda konstrukcija nodrošina lielu pārnesuma samazinājuma attiecību, augstu izejas griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju. Piedziņu var darbināt ar piemērotu hidromotoru. Tās konstrukcija nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais grozāmgultnis uzņem lielus aksiālos un radiālos spēkus, kā arī apgāšanas momentus, padarot piedziņu piemērotu prasīgiem ekspluatācijas apstākļiem.





    Galvenās priekšrocības



    • ECO līnija – pieejams risinājums ar lielisku cenas un veiktspējas attiecību.

    • Augsts izejas griezes moments smagu konstrukciju un kravu rotācijai.

    • Kompakta un izturīga konstrukcija ar integrētu grozāmgultni.

    • Nepārtrauktas 360° rotācijas iespēja.

    • Precīza un kontrolēta rotācija ar lielu pārnesuma samazinājuma attiecību.

    • Augsta aksiālā un radiālā nestspēja.

    • Augsta izturība pret apgāšanas momentiem.

    • Augstas kvalitātes materiāli un termiski apstrādāti pārnesuma komponenti.

    • Plašs modeļu klāsts dažādām slodzēm un pielietojumiem.





    Pielietojumi



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek izmantotas dažādās nozarēs, īpaši pielietojumos, kuros nepieciešama uzticama smagas tehnikas komponentu un mezglu rotācija un pozicionēšana.

    • Mežsaimniecības tehnika – meža piekabes, celtņi un rotējošas konstrukcijas.

    • Lauksaimniecības tehnika – rotējošas sviras, uzkabes agregāti un lauksaimniecības aprīkojums.

    • Būvniecības tehnika – celtņi, pacelšanas aprīkojums un rotējošas platformas.

    • Rūpnieciskais aprīkojums – pozicionēšanas ierīces, rotācijas galdi un materiālu pārvietošanas sistēmas.

    • Transportlīdzekļi un speciālie transportlīdzekļi – rotējoši mezgli un uz transportlīdzekļiem uzstādāms aprīkojums.



    Materiāli un konstrukcija



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek ražotas no augstas kvalitātes tēraudiem, kas nodrošina mehānisko izturību, nodilumizturību un ilgu kalpošanas laiku, ievērojot pareizu apkopi.



    Pārnesuma komponenti var būt izgatavoti no tērauda markām 45, 50Mn, 42CrMo vai 42CrMo4, savukārt gliemežvārpstas var būt izgatavotas no 42CrMo vai 20CrMoTi tērauda. Izvēlētie komponenti tiek termiski apstrādāti, lai uzlabotu cietību un nodilumizturību.



    Rūdīto skrejceļu virsmu cietība ir no 55 līdz 62 HRC, savukārt gliemežpārvada mezgla virsmas cietība ir no 58 līdz 62 HRC.



    Gliemežpārvada pagrieziena piedziņa rūpnīcā ir iepriekš ieeļļota.



    Izmēri WEA07 - ECO





    Robežslodzes diagramma



    Diagrammā ir parādītas pieļaujamās aksiālās slodzes un apgāšanas momenta kombinācijas WEA7 gliemežpārvada pagrieziena piedziņai. Palielinoties aksiālajai slodzei, pieļaujamais apgāšanas moments samazinās. Lai pareizi izvēlētos un droši ekspluatētu pagrieziena piedziņu, jāievēro ražotāja norādītās slodzes robežas.





    Horizontālā ass: aksiālā slodze kN.

    Vertikālā ass: apgāšanas moments kNm.

    Ieēnotais laukums: pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

    Robežlīkne: maksimālā pieļaujamā kombinētā slodze, kuru nedrīkst pārsniegt.
