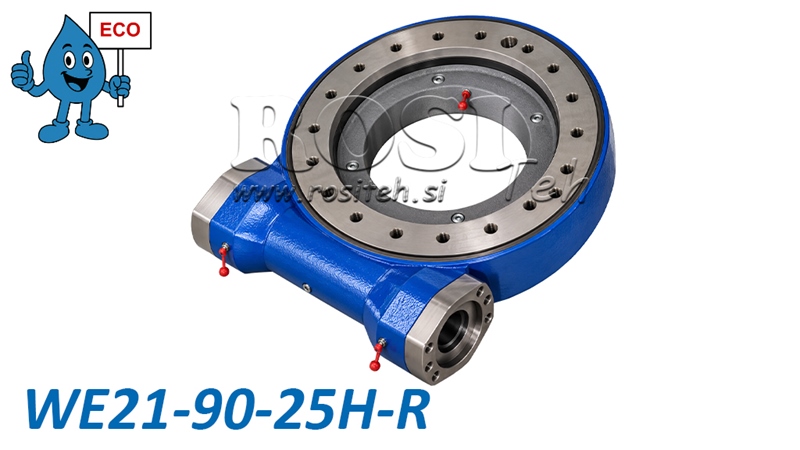

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA21 - 28,7 kNm - PĀRNESUMA ATTIECĪBA 90:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA21 - 28,7 kNm - PĀRNESUMA ATTIECĪBA 90:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA21 - 28,7 kNm - PĀRNESUMA ATTIECĪBA 90:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA21 - 28,7 kNm - PĀRNESUMA ATTIECĪBA 90:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA21 - 28,7 kNm - PĀRNESUMA ATTIECĪBA 90:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA21 - 28,7 kNm - PĀRNESUMA ATTIECĪBA 90:1 - ECO

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA21 - 28,7 kNm - PĀRNESUMA ATTIECĪBA 90:1 - ECO

    Hidromotors NAV iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.
    Produkta kods:
    14974
    OEM:
    9990000182077
    Nodokļu likme
    22 %
    Cena bez PVN:
    1.557,38 EUR
    Cena ar PVN:
    1.900,00 EUR
    Ref:
    5
    Pievienot grozam
    Tehniskā informācija
    Piegādātājs: Ķīna
    Garantija: 6 mēneši
    Atgriešana vai apmaiņa: 14 dienas
    Produkta svars: 172 kg
    Modelis: WEA21 - ECO
    Statiskā aksiālā nestspēja: 1598 kN
    Statiskā radiālā nestspēja: 640 kN
    Rotācijas diapazons: 360° (nepārtraukta)
    Pārnesuma attiecība: 90:1
    Maksimālais izejas ātrums: ≤ 1,5 rpm
    Sagāšanas moments: 203 kNm
    Brīvkustība: ≤ 0,15°
    Pagrieziena mezgla ārējais diametrs: 684 mm
    Noturēšanas moments: 105,8 kNm
    Ieejas vārpsta: Ø25 mm
    Izejas griezes moments: 28,7 kNm



    Apraksts



    WEA sērijas gliemežpārvada pagrieziena piedziņas no mūsu ECO līnijas piedāvā jaudīgu, izturīgu un ekonomiski izdevīgu risinājumu smagu konstrukciju un mašīnu kontrolētai rotācijai. Tās apvieno gliemežpārvada reduktoru un pagrieziena gultni kompaktā mezglā, nodrošinot lielu griezes momenta pārvadi un vienlaikus balstot aksiālās, radiālās un sagāšanas slodzes.



    WEA ECO sērija nodrošina izcilu cenas un kvalitātes attiecību un ir piemērota lauksaimniecības, mežsaimniecības, būvniecības un rūpnieciskās tehnikas pielietojumiem, kuros nepieciešams liels rotācijas griezes moments un precīza slodzes pozicionēšana.



    Kā darbojas gliemežpārvada pagrieziena piedziņa



    Gliemežpārvada pagrieziena piedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā gliemezis piedzen zobotu pagrieziena gredzenu. Šī konstrukcija nodrošina lielu pārnesuma samazinājuma attiecību, lielu izejas griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju. Piedziņu var darbināt, izmantojot piemērotu hidraulisko motoru. Tās konstrukcija nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais pagrieziena gultnis uzņem lielus aksiālos un radiālos spēkus, kā arī sagāšanas momentus, padarot piedziņu piemērotu prasīgiem ekspluatācijas apstākļiem.





    Galvenās priekšrocības



    • ECO līnija – pieejams risinājums ar izcilu cenas un kvalitātes attiecību.

    • Liels izejas griezes moments smagu konstrukciju un kravu rotēšanai.

    • Kompakta un izturīga konstrukcija ar integrētu pagrieziena gultni.

    • Nepārtrauktas 360° rotācijas iespēja.

    • Precīza un kontrolēta rotācija ar lielu pārnesuma samazinājuma attiecību.

    • Liela aksiālā un radiālā nestspēja.

    • Augsta noturība pret sagāšanas momentiem.

    • Augstas kvalitātes materiāli un termiski apstrādātas zobratu komponentes.

    • Plašs modeļu klāsts dažādām slodzēm un pielietojumiem.





    Pielietojums



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek izmantotas dažādās nozarēs, īpaši pielietojumos, kuros nepieciešama uzticama smagas tehnikas komponentu un mezglu rotācija un pozicionēšana.

    • Mežsaimniecības tehnika – meža piekabes, celtņi un rotējošas konstrukcijas.

    • Lauksaimniecības tehnika – rotējošas strēles, agregāti un lauksaimniecības aprīkojums.

    • Būvniecības tehnika – celtņi, celšanas iekārtas un rotējošas platformas.

    • Rūpnieciskās iekārtas – pozicionēšanas ierīces, rotācijas galdi un materiālu pārvietošanas sistēmas.

    • Transporta un speciālie transportlīdzekļi – rotējoši mezgli un uz transportlīdzekļiem uzstādītas iekārtas.



    Materiāli un konstrukcija



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek ražotas no augstas kvalitātes tēraudiem, kas nodrošina mehānisko izturību, nodilumizturību un ilgu kalpošanas laiku, ja tiek veikta atbilstoša apkope.



    Zobratu komponentes var būt izgatavotas no 45, 50Mn, 42CrMo vai 42CrMo4 markas tērauda, savukārt gliemeži var būt izgatavoti no 42CrMo vai 20CrMoTi tērauda. Atsevišķas komponentes tiek termiski apstrādātas, lai uzlabotu cietību un nodilumizturību.



    Rūdīto skrejceļu virsmu cietība ir no 55 līdz 62 HRC, savukārt gliemežpārvada mezgla virsmas cietība ir no 58 līdz 62 HRC.



    Gliemežpārvada pagrieziena piedziņa rūpnīcā ir iepriekš ieeļļota.



    Izmēri WEA21 - ECO





    Robežslodzes diagramma



    Diagrammā parādītas pieļaujamās aksiālās slodzes un sagāšanas momenta kombinācijas WEA21 gliemežpārvada pagrieziena piedziņai. Palielinoties aksiālajai slodzei, pieļaujamais sagāšanas moments samazinās. Pareizai izvēlei un drošai ekspluatācijai ievērojiet ražotāja norādītās slodzes robežas.





    Horizontālā ass: Aksiālā slodze kN.

    Vertikālā ass: Sagāšanas moments kNm.

    Ieēnotā zona: Pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

    Robežlīkne: Maksimālā pieļaujamā kombinētā slodze, kuru nedrīkst pārsniegt.
