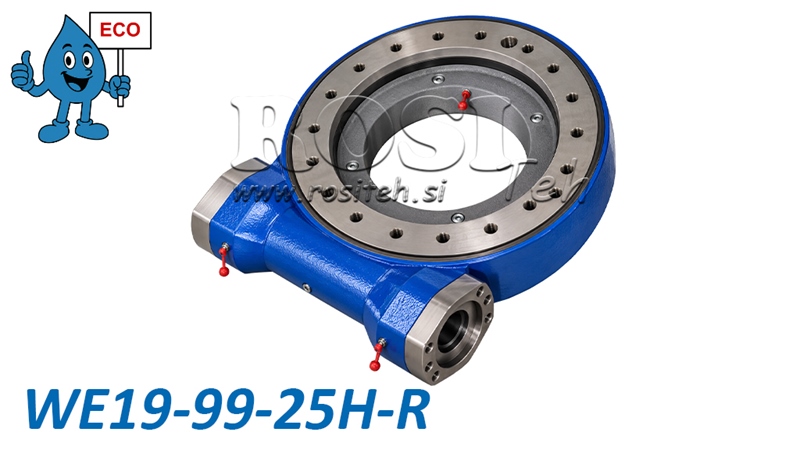

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA19 - 19,1 kNm - PĀRNESUMA ATTIECĪBA 99:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA19 - 19,1 kNm - PĀRNESUMA ATTIECĪBA 99:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA19 - 19,1 kNm - PĀRNESUMA ATTIECĪBA 99:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA19 - 19,1 kNm - PĀRNESUMA ATTIECĪBA 99:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA19 - 19,1 kNm - PĀRNESUMA ATTIECĪBA 99:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA19 - 19,1 kNm - PĀRNESUMA ATTIECĪBA 99:1 - ECO

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA19 - 19,1 kNm - PĀRNESUMA ATTIECĪBA 99:1 - ECO

    Hidromotors NAV iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.
    Produkta kods:
    14973
    OEM:
    9990000182060
    Nodokļu likme
    22 %
    Cena bez PVN:
    1.262,30 EUR
    Cena ar PVN:
    1.540,00 EUR
    Ref:
    5
    Pievienot grozam
    Tehniskā informācija
    Piegādātājs: Ķīna
    Garantija: 6 mēneši
    Atgriešana vai apmaiņa: 14 dienas
    Produkta svars: 118 kg
    Modelis: WEA19 - ECO
    Statiskā aksiālā slodzes nestspēja: 1800 kN
    Statiskā radiālā slodzes nestspēja: 675 kN
    Rotācijas diapazons: 360° (nepārtraukta)
    Pārnesuma attiecība: 99:1
    Maksimālais izejas ātrums: ≤ 2 rpm
    Gāšanas moments: 196 kNm
    Brīvkustība: ≤ 0,15°
    Pagriešanas mezgla ārējais diametrs: 624 mm
    Noturēšanas griezes moments: 80,1 kNm
    Ieejas vārpsta: Ø25 mm
    Izejas griezes moments: 18,5 kNm



    Apraksts



    WEA sērijas gliemežpārvada pagriešanas piedziņas no mūsu ECO līnijas nodrošina jaudīgu, izturīgu un ekonomiski izdevīgu risinājumu smagu konstrukciju un mehānismu kontrolētai pagriešanai. Tās kompaktā mezglā apvieno gliemežpārvada reduktoru un pagrieziena gultni, nodrošinot lielu griezes momenta pārvadi un vienlaikus uzņemot aksiālās, radiālās un gāšanas slodzes.



    WEA ECO sērija nodrošina lielisku cenas un kvalitātes attiecību un ir piemērota lauksaimniecības, mežizstrādes, būvniecības un rūpniecības tehnikas pielietojumiem, kuros nepieciešams liels rotācijas griezes moments un precīza slodzes pozicionēšana.



    Kā darbojas gliemežpārvada pagriešanas piedziņa



    Gliemežpārvada pagriešanas piedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā gliemezis piedzen zobotu pagrieziena gredzenu. Šāda konstrukcija nodrošina lielu pārnesuma samazinājuma attiecību, augstu izejas griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju. Piedziņu var darbināt, izmantojot piemērotu hidromotoru. Tās konstrukcija nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais pagrieziena gultnis uzņem lielus aksiālos un radiālos spēkus, kā arī gāšanas momentus, padarot piedziņu piemērotu darbam smagos ekspluatācijas apstākļos.





    Galvenās priekšrocības



    • ECO līnija – pieejams risinājums ar lielisku cenas un kvalitātes attiecību.

    • Augsts izejas griezes moments smagu konstrukciju un kravu pagriešanai.

    • Kompakta un izturīga konstrukcija ar integrētu pagrieziena gultni.

    • Nepārtrauktas 360° rotācijas iespēja.

    • Precīza un kontrolēta rotācija ar lielu pārnesuma samazinājuma attiecību.

    • Augsta aksiālās un radiālās slodzes nestspēja.

    • Augsta izturība pret gāšanas momentiem.

    • Augstas kvalitātes materiāli un termiski apstrādātas zobratu komponentes.

    • Plašs modeļu klāsts dažādām slodzēm un pielietojumiem.





    Pielietojumi



    WEA ECO sērijas gliemežpārvada pagriešanas piedziņas tiek izmantotas dažādās nozarēs, īpaši pielietojumos, kuros nepieciešama smagu tehnikas komponentu un mezglu uzticama pagriešana un pozicionēšana.

    • Mežizstrādes tehnika – meža piekabes, celtņi un rotējošas konstrukcijas.

    • Lauksaimniecības tehnika – rotējoši izlices elementi, agregāti un lauksaimniecības aprīkojums.

    • Būvniecības tehnika – celtņi, pacelšanas iekārtas un rotējošas platformas.

    • Rūpnieciskais aprīkojums – pozicionēšanas ierīces, rotācijas galdi un materiālu pārvietošanas sistēmas.

    • Transportlīdzekļi un speciālie transportlīdzekļi – rotējoši mezgli un uz transportlīdzekļiem montēts aprīkojums.



    Materiāli un konstrukcija



    WEA ECO sērijas gliemežpārvada pagriešanas piedziņas tiek izgatavotas no augstas kvalitātes tēraudiem, kas nodrošina mehānisko izturību, nodilumizturību un ilgu kalpošanas laiku, ja tiek veikta pareiza apkope.



    Zobratu komponentes var tikt izgatavotas no 45, 50Mn, 42CrMo vai 42CrMo4 tērauda markām, savukārt gliemeži var būt izgatavoti no 42CrMo vai 20CrMoTi tērauda. Izvēlētās komponentes tiek termiski apstrādātas, lai palielinātu cietību un nodilumizturību.



    Rūdīto skrejceļu virsmu cietība ir no 55 līdz 62 HRC, savukārt gliemežpārvada mezgla virsmas cietība ir no 58 līdz 62 HRC.



    Gliemežpārvada pagriešanas piedziņa rūpnīcā ir iepriekš ieeļļota.



    Izmēri WEA19 - ECO





    Robežslodzes diagramma



    Diagrammā parādītas pieļaujamās aksiālās slodzes un gāšanas momenta kombinācijas WEA19 gliemežpārvada pagriešanas piedziņai. Palielinoties aksiālajai slodzei, pieļaujamais gāšanas moments samazinās. Lai nodrošinātu pareizu pagriešanas piedziņas izvēli un drošu ekspluatāciju, jāievēro ražotāja norādītās slodzes robežvērtības.





    Horizontālā ass: Aksiālā slodze kN.

    Vertikālā ass: Gāšanas moments kNm.

    Ieēnotā zona: Pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

    Robežlīkne: Maksimālā pieļaujamā kombinētā slodze, kuru nedrīkst pārsniegt.
