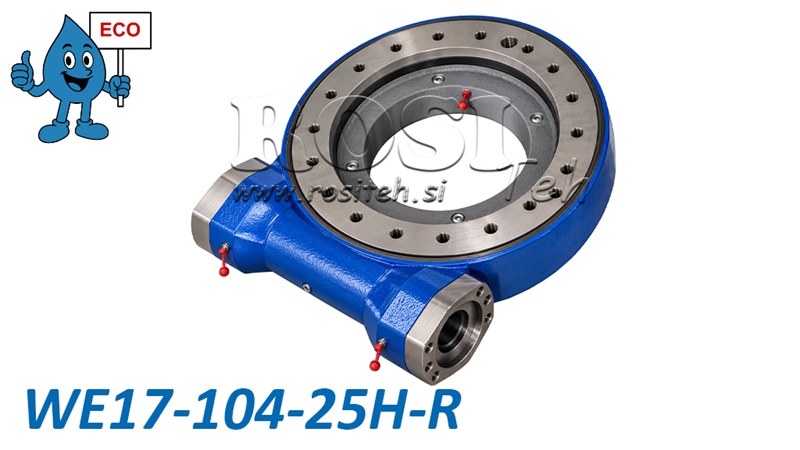

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA17 - 13,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA17 - 13,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA17 - 13,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA17 - 13,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA17 - 13,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA17 - 13,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA17 - 13,2 kNm - PĀRNESUMA ATTIECĪBA 104:1 - ECO

    Hidromotors NAV iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.
    Produkta kods:
    14972
    OEM:
    9990000182053
    Nodokļu likme
    22 %
    Cena bez PVN:
    1.000,00 EUR
    Cena ar PVN:
    1.220,00 EUR
    Ref:
    5
    Pievienot grozam
    Tehniskā informācija
    Piegādātājs: Ķīna
    Garantija: 6 mēneši
    Atgriešana vai maiņa: 14 dienas
    Produkta svars: 94 kg
    Modelis: WEA17 - ECO
    Statiskā aksiālā nestspēja: 1166 kN
    Statiskā radiālā nestspēja: 435 kN
    Rotācijas diapazons: 360° (nepārtraukta)
    Pārnesumskaitlis: 86:1
    Maksimālais izejas ātrums: ≤ 2 rpm
    Gāšanas moments: 142,4 kNm
    Brīvgājiens: ≤ 0,15°
    Pagrieziena mezgla ārējais diametrs: 566 mm
    Noturmoments: 72,3 kNm
    Ieejas vārpsta: Ø25 mm
    Izejas griezes moments: 12,96 kNm



    Apraksts



    WEA sērijas gliemežpārvada pagrieziena piedziņas no mūsu ECO līnijas piedāvā jaudīgu, izturīgu un izmaksu ziņā efektīvu risinājumu smagu konstrukciju un mehānismu kontrolētai rotācijai. Tās kompaktā mezglā apvieno gliemežpārvada reduktoru un pagrieziena gultni, nodrošinot augsta griezes momenta pārvadi un vienlaikus uzņemot aksiālās, radiālās un gāšanas slodzes.



    WEA ECO sērija nodrošina izcilu cenas un kvalitātes attiecību un ir piemērota lauksaimniecības, mežsaimniecības, celtniecības un rūpnieciskās tehnikas pielietojumiem, kuros nepieciešams liels rotācijas griezes moments un precīza slodzes pozicionēšana.



    Kā darbojas gliemežpārvada pagrieziena piedziņa



    Gliemežpārvada pagrieziena piedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā gliemežvārpsta piedzen zobotu pagrieziena gredzenu. Šāda konstrukcija nodrošina augstu pārnesuma samazinājuma attiecību, lielu izejas griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju. Piedziņu var darbināt ar piemērotu hidromotoru. Tās konstrukcija nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais pagrieziena gultnis uzņem lielus aksiālos un radiālos spēkus, kā arī gāšanas momentus, padarot piedziņu piemērotu prasīgiem ekspluatācijas apstākļiem.





    Galvenās priekšrocības



    • ECO līnija – pieejams risinājums ar izcilu cenas un kvalitātes attiecību.

    • Liels izejas griezes moments smagu konstrukciju un kravu rotācijai.

    • Kompakta un izturīga konstrukcija ar integrētu pagrieziena gultni.

    • Nepārtrauktas 360° rotācijas iespēja.

    • Precīza un kontrolēta rotācija ar augstu pārnesuma samazinājuma attiecību.

    • Augsta aksiālā un radiālā nestspēja.

    • Augsta noturība pret gāšanas momentiem.

    • Augstas kvalitātes materiāli un termiski apstrādāti pārvada komponenti.

    • Plašs modeļu klāsts dažādām slodzēm un pielietojumiem.





    Pielietojumi



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek izmantotas dažādās nozarēs, īpaši pielietojumos, kuros nepieciešama uzticama smagās tehnikas komponentu un mezglu rotācija un pozicionēšana.

    • Mežsaimniecības tehnika – meža piekabes, celtņi un rotējošas konstrukcijas.

    • Lauksaimniecības tehnika – rotējošas strēles, uzkares agregāti un lauksaimniecības aprīkojums.

    • Celtniecības tehnika – celtņi, celšanas aprīkojums un rotējošas platformas.

    • Rūpnieciskais aprīkojums – pozicionēšanas ierīces, rotācijas galdi un materiālu pārkraušanas sistēmas.

    • Transporta un speciālie transportlīdzekļi – rotējoši mezgli un uz transportlīdzekļiem montējams aprīkojums.



    Materiāli un konstrukcija



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek izgatavotas no augstas kvalitātes tēraudiem, kas nodrošina mehānisko izturību, nodilumizturību un ilgu kalpošanas laiku, veicot pareizu apkopi.



    Pārvada komponenti var būt izgatavoti no 45, 50Mn, 42CrMo vai 42CrMo4 markas tērauda, savukārt gliemežvārpstas var būt izgatavotas no 42CrMo vai 20CrMoTi tērauda. Atsevišķi komponenti tiek termiski apstrādāti, lai uzlabotu cietību un nodilumizturību.



    Rūdīto skrejceļu virsmu cietība ir no 55 līdz 62 HRC, savukārt gliemežpārvada mezgla virsmas cietība ir no 58 līdz 62 HRC.



    Gliemežpārvada pagrieziena piedziņa ir ieeļļota rūpnīcā.



    Izmēri WEA17 - ECO





    Robežslodzes diagramma



    Diagrammā parādītas pieļaujamās aksiālās slodzes un gāšanas momenta kombinācijas WEA17 gliemežpārvada pagrieziena piedziņai. Palielinoties aksiālajai slodzei, pieļaujamais gāšanas moments samazinās. Lai nodrošinātu pareizu pagrieziena piedziņas izvēli un drošu ekspluatāciju, jāievēro ražotāja norādītās slodzes robežvērtības.





    Horizontālā ass: Aksiālā slodze kN.

    Vertikālā ass: Gāšanas moments kNm.

    Ieēnotais laukums: Pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

    Robežlīkne: Maksimālā pieļaujamā kombinētā slodze, kuru nedrīkst pārsniegt.
