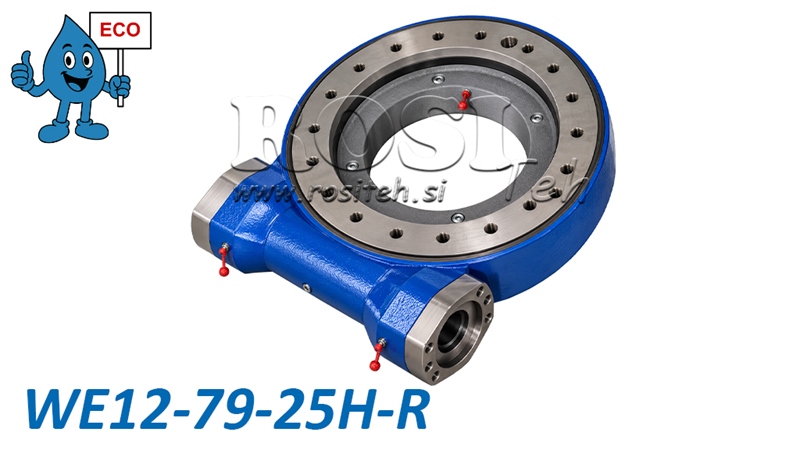

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA12 - 9,36 kNm - PĀRNESUMA ATTIECĪBA 79:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA12 - 9,36 kNm - PĀRNESUMA ATTIECĪBA 79:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA12 - 9,36 kNm - PĀRNESUMA ATTIECĪBA 79:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA12 - 9,36 kNm - PĀRNESUMA ATTIECĪBA 79:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA12 - 9,36 kNm - PĀRNESUMA ATTIECĪBA 79:1 - ECO
    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA12 - 9,36 kNm - PĀRNESUMA ATTIECĪBA 79:1 - ECO

    GLIEMEŽPĀRVADA PAGRIEZIENA PIEDZIŅA SĒRIJA WEA12 - 9,36 kNm - PĀRNESUMA ATTIECĪBA 79:1 - ECO

    Hidromotors NAV iekļauts gliemežpārvada pagrieziena piedziņas komplektācijā.
    Produkta kods:
    14970
    OEM:
    9990000182039
    Nodokļu likme
    22 %
    Cena bez PVN:
    729,51 EUR
    Cena ar PVN:
    890,00 EUR
    Ref:
    19
    Pievienot grozam
    Tehniskā informācija
    Piegādātājs: Ķīna
    Garantija: 6 mēneši
    Atgriešana vai maiņa: 14 dienas
    Produkta svars: 66 kg
    Modelis: WEA12 - ECO
    Statiskā aksiālā slodzes nestspēja: 760 kN
    Statiskā radiālā slodzes nestspēja: 280 kN
    Rotācijas diapazons: 360° (nepārtraukti)
    Pārnesuma attiecība: 79:1
    Maksimālais izejas rotācijas ātrums: ≤ 2 rpm
    Apgāšanas moments: 56 kNm
    Brīvgājiens: ≤ 0,17°
    Pagrieziena mezgla ārējais diametrs: 430 mm
    Noturmoments: 43 kNm
    Ieejas vārpsta: Ø25 mm
    Izejas griezes moments: 9,5 kNm



    Apraksts



    Mūsu ECO līnijas WEA sērijas gliemežpārvada pagrieziena piedziņas nodrošina jaudīgu, izturīgu un izmaksu ziņā efektīvu risinājumu smagu konstrukciju un tehnikas kontrolētai pagriešanai. Tās apvieno gliemežreduktoru un pagrieziena gultni kompaktā mezglā, nodrošinot augsta griezes momenta pārvadi un vienlaikus uzņemot aksiālās, radiālās un apgāšanas slodzes.



    WEA ECO sērija nodrošina lielisku cenas un veiktspējas attiecību un ir piemērota lauksaimniecības, mežsaimniecības, būvniecības un rūpnieciskās tehnikas pielietojumiem, kuros nepieciešams augsts rotācijas griezes moments un precīza slodzes pozicionēšana.



    Kā darbojas gliemežpārvada pagrieziena piedziņa



    Gliemežpārvada pagrieziena piedziņa darbojas pēc gliemežpārvada transmisijas principa, kurā gliemezis piedzen zobotu pagrieziena gredzenu. Šāda konstrukcija nodrošina lielu pārnesuma redukcijas attiecību, augstu izejas griezes momentu un lēnu, vienmērīgu un kontrolētu rotāciju. Piedziņu var darbināt, izmantojot piemērotu hidromotoru. Tās konstrukcija nodrošina nepārtrauktu 360° rotāciju, savukārt integrētais pagrieziena gultnis uzņem lielus aksiālos un radiālos spēkus, kā arī apgāšanas momentus, padarot piedziņu piemērotu smagiem ekspluatācijas apstākļiem.





    Galvenās priekšrocības



    • ECO līnija – ekonomisks risinājums ar lielisku cenas un veiktspējas attiecību.

    • Augsts izejas griezes moments smagu konstrukciju un kravu pagriešanai.

    • Kompakta un izturīga konstrukcija ar integrētu pagrieziena gultni.

    • Nepārtrauktas 360° rotācijas iespēja.

    • Precīza un kontrolēta rotācija ar lielu pārnesuma redukcijas attiecību.

    • Augsta aksiālās un radiālās slodzes nestspēja.

    • Augsta izturība pret apgāšanas momentiem.

    • Augstas kvalitātes materiāli un termiski apstrādātas zobratu komponentes.

    • Plašs modeļu klāsts dažādām slodzēm un pielietojumiem.





    Pielietojumi



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek izmantotas dažādās nozarēs, īpaši pielietojumos, kuros nepieciešama uzticama smagas tehnikas komponentu un mezglu pagriešana un pozicionēšana.

    • Mežsaimniecības tehnika – meža piekabes, celtņi un rotējošas konstrukcijas.

    • Lauksaimniecības tehnika – rotējoši izlices mezgli, uzkabes aprīkojums un lauksaimniecības iekārtas.

    • Būvniecības tehnika – celtņi, pacelšanas iekārtas un rotējošas platformas.

    • Rūpnieciskais aprīkojums – pozicionēšanas ierīces, rotācijas galdi un materiālu pārvietošanas sistēmas.

    • Transportlīdzekļi un speciālie transportlīdzekļi – rotējoši mezgli un uz transportlīdzekļiem montējams aprīkojums.



    Materiāli un konstrukcija



    WEA ECO sērijas gliemežpārvada pagrieziena piedziņas tiek ražotas no augstas kvalitātes tēraudiem, kas nodrošina mehānisko izturību, nodilumizturību un ilgu kalpošanas laiku, veicot pareizu apkopi.



    Zobratu komponentes var būt izgatavotas no 45, 50Mn, 42CrMo vai 42CrMo4 tērauda markām, savukārt gliemeži var būt izgatavoti no 42CrMo vai 20CrMoTi tērauda. Atsevišķas komponentes tiek termiski apstrādātas, lai uzlabotu cietību un nodilumizturību.



    Rūdīto skrejceļu virsmu cietība ir robežās no 55 līdz 62 HRC, savukārt gliemežpārvada mezgla virsmas cietība ir robežās no 58 līdz 62 HRC.



    Gliemežpārvada pagrieziena piedziņa rūpnīcā ir iepriekš ieeļļota.



    Izmēri WEA12 - ECO





    Robežslodzes diagramma



    Diagrammā ir parādītas pieļaujamās aksiālās slodzes un apgāšanas momenta kombinācijas WEA12 gliemežpārvada pagrieziena piedziņai. Palielinoties aksiālajai slodzei, pieļaujamais apgāšanas moments samazinās. Lai pareizi izvēlētos un droši ekspluatētu pagrieziena piedziņu, jāievēro ražotāja norādītās slodzes robežas.





    Horizontālā ass: aksiālā slodze kN.

    Vertikālā ass: apgāšanas moments kNm.

    Ieēnotais laukums: pieļaujamās slodžu kombinācijas saskaņā ar ražotāja diagrammu.

    Robežlīkne: maksimālā pieļaujamā kombinētā slodze, kuru nedrīkst pārsniegt.
