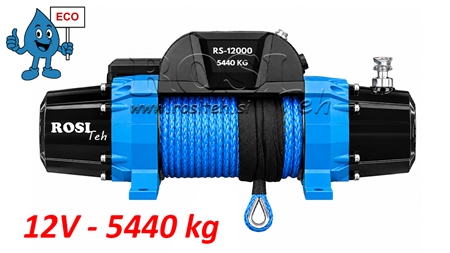

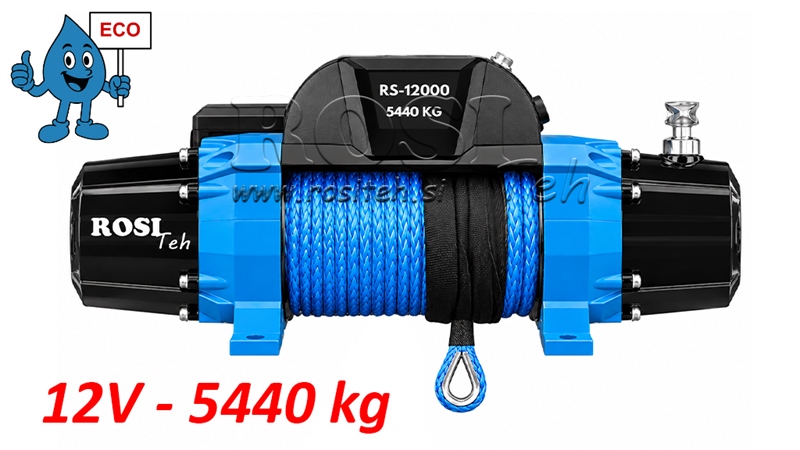

12 V ELEKTRISKĀ VINČA RS-12000 - 5440 kg - SINTĒTISKĀ VIRVE - ECO
| Tehniskā informācija | |
| Piegādātājs: | Ķīna |
| Atgriešana vai apmaiņa: | 14 dienas |
| Garantija: | 6 mēneši |
| Svars: | 32 kg |
| Vilces spēks: | 5440 kg (12000 lbs) |
| Barošana: | Elektriska (no baterijas vai akumulatora) |
| Spriegums: | 12 V (DC) |
| Vadība: | Vadu vai bezvadu tālvadība |
| Motors: | 6,0 HP |
| Reduktors: | 3 pakāpju planetārais |
| Pārnesuma attiecība: | 265:1 |
| Izmēri: | 557 mm × 165 mm × 260 mm |
| Spoles diametrs un garums: | 64 mm × 224 mm |
| Montāžas laukums: | 254 mm × 114 mm |
| Vilces trose: | Sintētiskā trose (9,5 mm x 26 m) |
Apraksts:

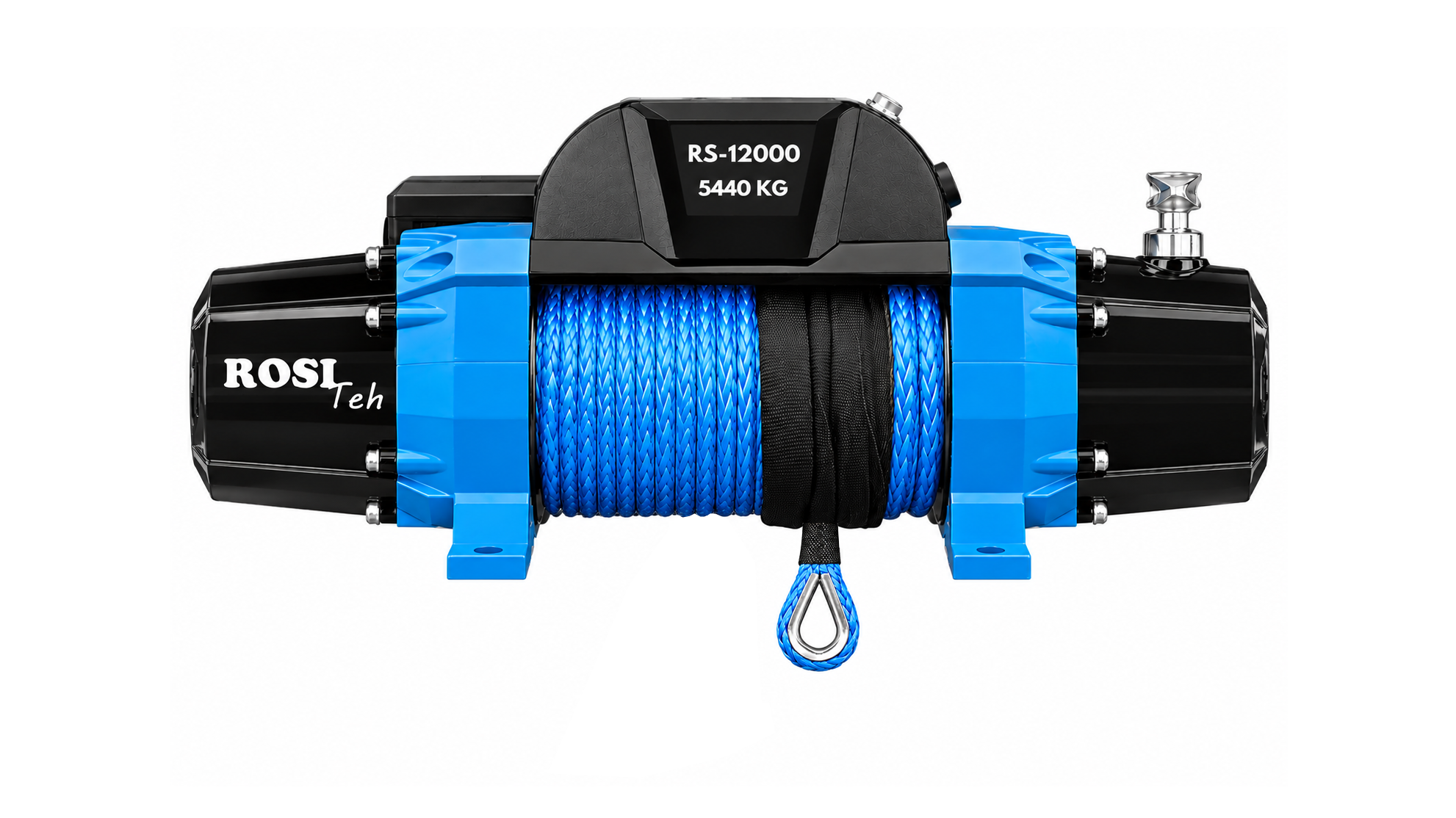

RS-12000 (12V) elektriskā vinča ir jaudīgs un uzticams risinājums no mūsu ECO līnijas, kas paredzēts prasīgiem un smagiem vilkšanas darbiem. Ar nominālo vilces jaudu līdz 5440 kg (12,000 lbs) tā ir piemērota bezceļu transportlīdzekļiem, apvidus automobiļiem, pikapiem, piekabēm, laivām, mežsaimniecības un būvniecības darbiem, kā arī transportlīdzekļu evakuācijai vissarežģītākajos apstākļos.
RS-12000 elektriskā vinča ir aprīkota ar sintētisko trosi, kas ir ievērojami vieglāka un drošāka lietošanā nekā tērauda trose, vienlaikus nodrošinot arī ērtāku apstrādi un uzstādīšanu.
Vinča darbojas ar 12 V līdzstrāvas barošanu un sasniedz maksimālo vilces jaudu uz pirmā troses slāņa. Palielinoties troses slāņu skaitam uz spoles, pieejamā vilces jauda pakāpeniski samazinās, kas ir raksturīgi visām spoles tipa vinčām.
Pateicoties izturīgajai konstrukcijai un efektīvajai piedziņas sistēmai, vinča nodrošina vienmērīgu, kontrolētu un uzticamu vilkšanu pat pie lielām slodzēm.
Visbiežākie pielietojumi
- Transportlīdzekļu evakuācija (bezceļu transportlīdzekļu, apvidus automobiļu un pikapu izvilkšana no dubļiem, smiltīm, sniega vai stāva reljefa).
- Mežsaimniecības darbi (smagāku baļķu, kokmateriālu un citu lielu kravu vilkšana sarežģītos apstākļos).
- Laivas un piekabes (palīdzība laivu uzvilkšanā uz piekabēm vai smagāku piekabju un aprīkojuma pārvietošanā).
- Lauksaimniecības un būvniecības darbi (smagas tehnikas, aprīkojuma vai materiālu pārvietošana vietās, kur nav pieejamas lielākas hidrauliskās vai industriālās vinčas).
- Montāžas un servisa darbi (smagu komponentu precīza novietošana un pozicionēšana).
Kāpēc izvēlēties vinču ar sintētisko trosi, nevis tērauda trosi?
- ievērojami mazāks svars salīdzinājumā ar tērauda trosi,
- lielāka drošība ekspluatācijas laikā (mazāks bīstama atsitiena risks),
- ērtāka apstrāde bez asām stieples šķiedrām,
- izturība pret koroziju.
Smagākām kravām vai lielākiem vilkšanas attālumiem iesakām izmantot novirzīšanas bloku, kas ļauj:
- palielināt vilces jaudu,
- samazināt slodzi uz vinču,
- pagarināt vinčas kalpošanas laiku.
Komplektācijā ietilpst:
- RS-12000 ECO elektriskā vinča,
- sintētiskā trose,
- āķis sintētiskajai trosei,
- vadu un bezvadu tālvadība,
- ruļļu trošu vadotne,
- montāžas skrūves.
PIEZĪME: Montāžas plāksne nav iekļauta pirkuma komplektācijā un jāiegādājas atsevišķi.
Kabeļu un drošinātāju izvēle vinčas uzstādīšanai pēc modeļa
| Modelis | Spriegums | Drošinātājs | Attālums starp vinču un akumulatoru | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Piezīme: Elektriskās vinčas barošanai izmantojiet augstas kvalitātes vara kabeļus ar atbilstošu šķērsgriezuma laukumu. Palielinoties attālumam starp akumulatoru un vinču, sprieguma krituma dēļ nepieciešams lielāks kabeļa šķērsgriezums. Norādītās vērtības ir ieteicamie minimālie kabeļu šķērsgriezumi. Faktiskais kabeļa izmērs ir atkarīgs no vinčas maksimālā strāvas patēriņa, kabeļa garuma, ekspluatācijas apstākļiem, temperatūras un uzstādīšanas metodes. Tabulā norādītais attālums ir vienvirziena attālums starp akumulatoru un vinču.
Izmēri
Elektroinstalācijas shēma
Ruļļu trošu vadotnes izmēri
